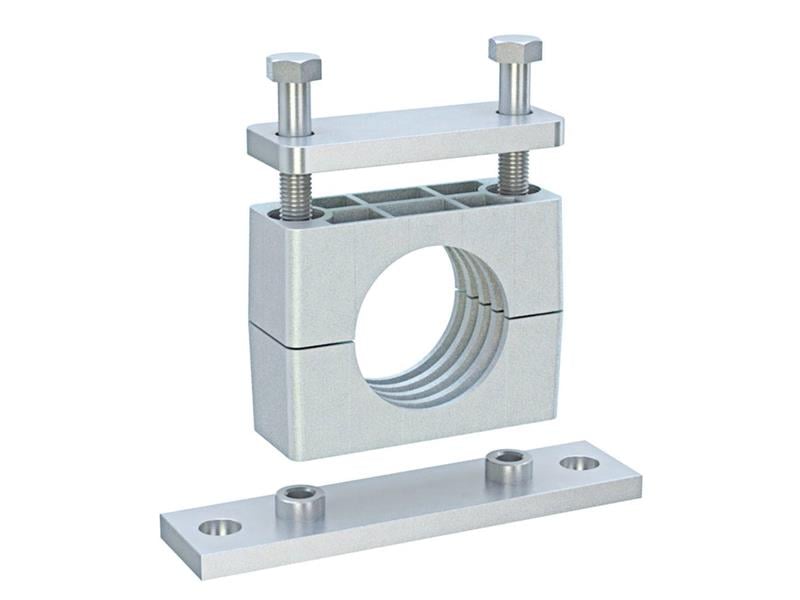

LMC 223A6-10160, DIN 3015/2 ağır seri ailesinin A6 grubunda yer alan 101,6 mm alüminyum kelepçedir. Alt plakasında montaj delikleri bulunur; kelepçe cıvatalarla doğrudan bir yüzeye veya profile sabitlenir.
101,6 mm montaj delikli kelepçe nerede kullanılır?
223A6-10160, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
Kelepçe ölçüsü neye göre belirlenir?
Kelepçe, sabitleyeceği borunun veya hortumun dış çapına göre seçilir. 223A6-10160 101,6 mm dış çaplı boru veya hortum içindir; anma çapı R 3 – R 3 1/2 – R 4, inç karşılıkları 3 1/2" – 4 1/4" – 5" – 5 1/4". Kelepçe borudan büyük seçilirse boru titreşir, küçük seçilirse gövde zorlanarak çatlar.
A6 grubu ne demek?
223A6-10160 kodundaki A6, kelepçenin gövde büyüklüğünü gösteren grup kodudur. Aynı gruptaki kelepçelerin dış ölçüleri, cıvata ve plakaları ortaktır; yalnızca iç çapları farklıdır. A6 grubu 88,9–133 mm kapsar; hat çapı değişse bile montaj yüzeyini yeniden delmek gerekmez.
223A6-10160 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 101,6 mm, Anma Çapı (R) R 3 – R 3 1/2 – R 4, İnç Karşılığı 3 1/2" – 4 1/4" – 5" – 5 1/4", Grup Çap Aralığı 88,9 – 133 mm, Uzunluk (L1) 309 mm, Delik Aralığı (L2) 168 mm, Yükseklik (H1) 99 mm, Toplam Yükseklik (H2) 211 mm, Min. Sac Kalınlığı (S) 2 mm, Kelepçe Genişliği 80 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kelepçe kaynak plakasına nasıl bağlanır?
Kelepçelerin alt plakası doğrudan yüzeye cıvatalanabilir veya ayrı bir kaynak plakasına bağlanabilir. Gövde takılıyken kaynak yapmak gövdeye zarar verir; sıralama her zaman önce kaynak, sonra kelepçe olmalıdır. Plaka için 2 mm ve üzeri sac kullanılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (2 mm) altına inmeyin.
