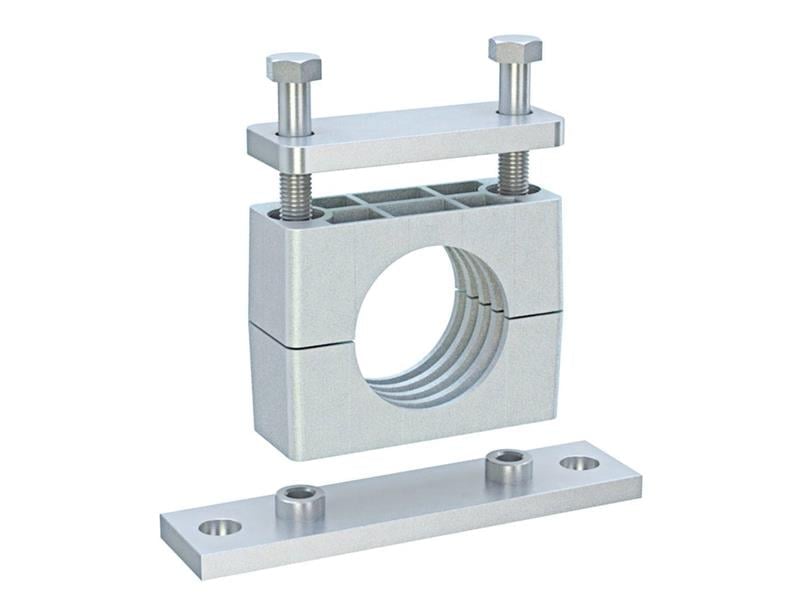

70 mm borular için 223A4-7000, hidrolik ve pnömatik hatları sabitleyen montaj delikli bir alüminyum boru kelepçesidir; anma çapı R 1 1/2 – R 2.
70 mm montaj delikli kelepçe nerede kullanılır?
70 mm dış çaplı boru ve hortumları taşımak için kullanılan bu ağır seri kelepçe, tesisatı düzenli ve sabit tutar. İş makinelerinde, preslerde, hidrolik ünitelerde, gemi ve endüstriyel tesislerde boru tesisatının temel elemanıdır.
Sık sorulan sorular
DIN 3015/2 ne anlama gelir?
223A4-7000 ağır seri (DIN 3015/2) kelepçedir. Pompa çıkışı gibi titreşimin yüksek olduğu noktalarda ve ağır yüklü hatlarda ağır seri tercih edilir.
Montaj delikli kelepçe ne demek?
Alt plakasında montaj delikleri bulunur; kelepçe cıvatalarla doğrudan bir yüzeye veya profile sabitlenir. 223A4-7000 kodunun üçüncü rakamı (3) bu montaj tipini gösterir.
Hidrolik hatlarda kelepçe neden gereklidir?
Bu kelepçe 70 mm'lik hattı montaj delikli bağlantısıyla sabitler; boru kendi ağırlığı ve basınç darbeleriyle hareket etmez. Pompa titreşimi ve basınç dalgalanmaları boruya geçer; kelepçe bu titreşimi sönümleyerek rakor bağlantılarının gevşemesini önler.
223A4-7000 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 70 mm, Anma Çapı (R) R 1 1/2 – R 2, İnç Karşılığı 1 1/2" – 1 3/4" – 2" – 2 1/4" – 2 1/2" – 2 3/4", Grup Çap Aralığı 38 – 70 mm, Uzunluk (L1) 187 mm, Delik Aralığı (L2) 90 mm, Yükseklik (H1) 54,5 mm, Toplam Yükseklik (H2) 117 mm, Min. Sac Kalınlığı (S) 2 mm, Kelepçe Genişliği 45 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- 70 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Kaynak işlemlerini kelepçe gövdesi takılmadan önce tamamlayın.
