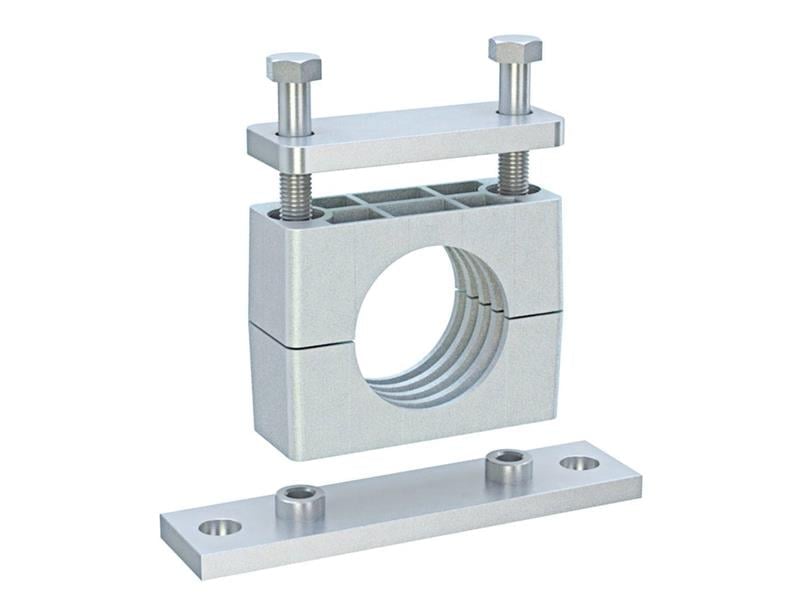

LMC 223A4-5080, DIN 3015/2 ağır seri ailesinin A4 grubunda yer alan 50,8 mm alüminyum kelepçedir. Alt plakasında montaj delikleri bulunur; kelepçe cıvatalarla doğrudan bir yüzeye veya profile sabitlenir.
50,8 mm montaj delikli kelepçe nerede kullanılır?
Bu alüminyum kelepçe, 50,8 mm boruların titreşimden korunması ve hattın sabit tutulması gereken her yerde kullanılır. Tarım ve iş makinelerinden sabit tesis hatlarına kadar geniş bir alanda kullanılır.
Sık sorulan sorular
Montaj delikli kelepçe nasıl takılır?
Önce alt plaka ve alt gövde yarısı konumlandırılır; boru yerleştirildikten sonra üst yarı kapatılır ve cıvatalar eşit sıkılır. Tabloya göre delik aralığı (L2) 90 mm'dir; montaj yüzeyindeki delikler bu ölçüye göre hazırlanmalıdır. 2 mm'den ince sac kullanılmamalıdır. Cıvatalar gövdeyi ezmeden, boru hareket etmeyecek kadar sıkılmalıdır.
Kelepçeler ne sıklıkla yerleştirilmelidir?
50,8 mm boruda kelepçeler arası mesafe, hattın titreşim düzeyine ve boru üzerindeki ek yüklere göre seçilir. Yön değiştiren noktalarda ve ağır bağlantı elemanlarının iki tarafında kelepçe kullanılmalıdır.
223A4-5080 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 50,8 mm, Anma Çapı (R) R 1 1/2 – R 2, İnç Karşılığı 1 1/2" – 1 3/4" – 2" – 2 1/4" – 2 1/2" – 2 3/4", Grup Çap Aralığı 38 – 70 mm, Uzunluk (L1) 187 mm, Delik Aralığı (L2) 90 mm, Yükseklik (H1) 54,5 mm, Toplam Yükseklik (H2) 117 mm, Min. Sac Kalınlığı (S) 2 mm, Kelepçe Genişliği 45 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kelepçe kaynak plakasına nasıl bağlanır?
Kelepçelerin alt plakası doğrudan yüzeye cıvatalanabilir veya ayrı bir kaynak plakasına bağlanabilir. Kaynak işlemi bittikten ve plaka soğuduktan sonra kelepçe takılmalıdır. Tabloda önerilen en düşük sac kalınlığı 2 mm'dir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 50,8 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Dirseklerin, vanaların ve rakorların yakınına mutlaka kelepçe koyun.
