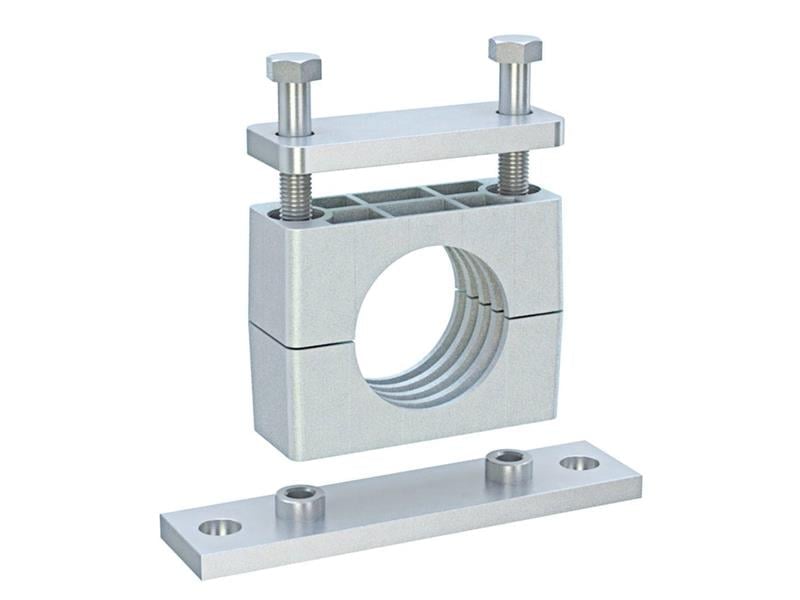

223A3-3800, 38 mm dış çaplı boru ve hortumlar için LMC ağır seri montaj delikli boru kelepçesidir. Gövdesi alüminyumdur ve DIN 3015/2 standardına uygundur.
38 mm montaj delikli kelepçe nerede kullanılır?
223A3-3800, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
223A3-3800 kodu ne anlama gelir?
LMC kelepçe kodunda ilk rakam malzemeyi (2 = alüminyum), ikinci rakam seriyi (2 = ağır seri, DIN 3015/2), üçüncü rakam montaj tipini (3 = montaj delikli) gösterir. Ardından gelen A3 grup kodudur; tireden sonraki 3800 ise boru çapının 100 katıdır, yani 38 mm.
Montaj delikli kelepçe ne demek?
Alt plakasında montaj delikleri bulunur; kelepçe cıvatalarla doğrudan bir yüzeye veya profile sabitlenir. 223A3-3800 bu montaj tipindedir.
223A3-3800 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 38 mm, Anma Çapı (R) R 1 – R 1 1/4, İnç Karşılığı 1 1/4" – 1 1/2", Grup Çap Aralığı 30 – 42 mm, Uzunluk (L1) 140 mm, Delik Aralığı (L2) 60 mm, Yükseklik (H1) 38 mm, Toplam Yükseklik (H2) 83 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kelepçe kaynak plakasına nasıl bağlanır?
Montaj delikli kelepçe, yüzeye cıvatayla ya da önceden kaynatılmış bir plakaya bağlanır. Plaka yüzeye kaynatıldıktan sonra kelepçe gövdesi takılır; böylece kaynak sıcağı gövdeye zarar vermez. Plaka için 0,6 mm ve üzeri sac kullanılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 38 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (0,6 mm) altına inmeyin.
