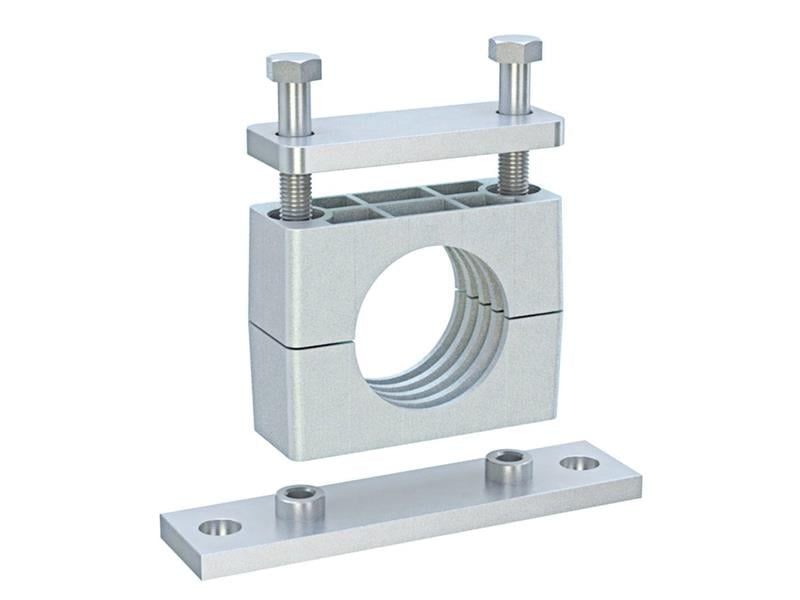

LMC 223A3-3500, DIN 3015/2 ağır seri ailesinin A3 grubunda yer alan 35 mm alüminyum kelepçedir. Alt plakasında montaj delikleri bulunur; kelepçe cıvatalarla doğrudan bir yüzeye veya profile sabitlenir.
35 mm montaj delikli kelepçe nerede kullanılır?
35 mm dış çaplı boru ve hortumları taşımak için kullanılan bu ağır seri kelepçe, tesisatı düzenli ve sabit tutar. İş makinelerinde, preslerde, hidrolik ünitelerde, gemi ve endüstriyel tesislerde boru tesisatının temel elemanıdır.
Sık sorulan sorular
Montaj delikli kelepçe ne demek?
Alt plakasında montaj delikleri bulunur; kelepçe cıvatalarla doğrudan bir yüzeye veya profile sabitlenir. 223A3-3500 kodunun üçüncü rakamı (3) bu montaj tipini gösterir.
Montaj delikli kelepçe nasıl takılır?
Alt gövde yarısı plakasıyla birlikte yüzeye yerleştirilir, boru gövdeye oturtulur, ardından üst gövde takılarak cıvatalarla sıkılır. Tabloya göre delik aralığı (L2) 60 mm'dir; montaj yüzeyindeki delikler bu ölçüye göre hazırlanmalıdır. 0,6 mm'den ince sac kullanılmamalıdır. Sıkma sonrası borunun gövde içinde oturduğunu ve kaymadığını kontrol edin.
223A3-3500 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 35 mm, Anma Çapı (R) R 1 – R 1 1/4, İnç Karşılığı 1 1/4" – 1 1/2", Grup Çap Aralığı 30 – 42 mm, Uzunluk (L1) 140 mm, Delik Aralığı (L2) 60 mm, Yükseklik (H1) 38 mm, Toplam Yükseklik (H2) 83 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Boru kelepçesi hortumda kullanılır mı?
Kullanılabilir; 223A3-3500 35 mm dış çapa göre ölçülendirilmiştir ve bu çaptaki hortumlar için de uygundur. Basınçla hortum boyu bir miktar değişir; kelepçe hortumu tamamen kilitlememeli, sadece yönlendirmelidir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 35 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Kaynak işlemlerini kelepçe gövdesi takılmadan önce tamamlayın.
