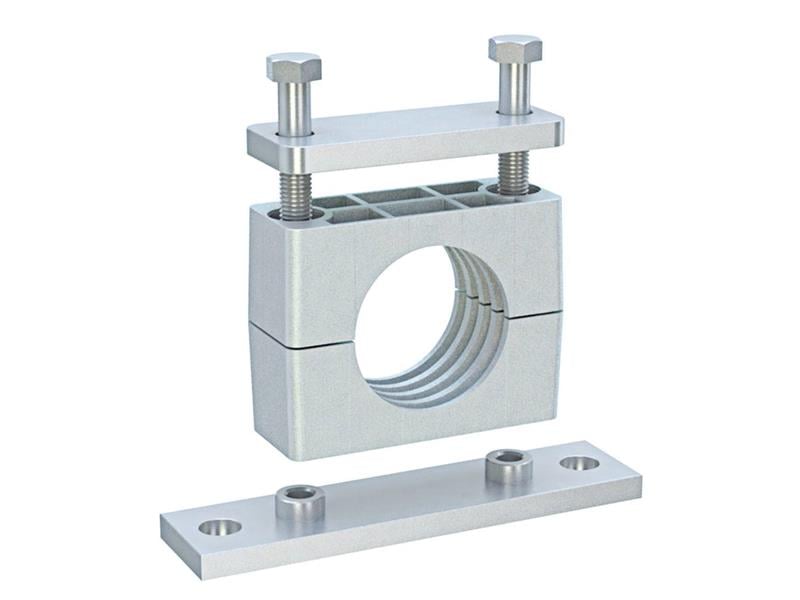

LMC 223A3-3000, DIN 3015/2 ağır seri ailesinin A3 grubunda yer alan 30 mm alüminyum kelepçedir. Alt plakasında montaj delikleri bulunur; kelepçe cıvatalarla doğrudan bir yüzeye veya profile sabitlenir.
30 mm montaj delikli kelepçe nerede kullanılır?
223A3-3000, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
Doğru kelepçe çapı nasıl seçilir?
Kelepçe, sabitleyeceği borunun veya hortumun dış çapına göre seçilir. 223A3-3000 30 mm dış çaplı boru veya hortum içindir; anma çapı R 1 – R 1 1/4, inç karşılıkları 1 1/4" – 1 1/2". Kelepçe borudan büyük seçilirse boru titreşir, küçük seçilirse gövde zorlanarak çatlar.
Ağır seri kelepçe ne zaman seçilir?
223A3-3000 ağır seri (DIN 3015/2) kelepçedir. Pompa çıkışı gibi titreşimin yüksek olduğu noktalarda ve ağır yüklü hatlarda ağır seri tercih edilir.
Bir hatta kaç kelepçe kullanılmalı?
30 mm boruda kelepçeler arası mesafe, hattın titreşim düzeyine ve boru üzerindeki ek yüklere göre seçilir. Yön değiştiren noktalarda ve ağır bağlantı elemanlarının iki tarafında kelepçe kullanılmalıdır. Uzun düz hatlarda aralığı eşit tutmak hattın düzgün görünmesini ve yükün dengeli dağılmasını sağlar.
223A3-3000 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 30 mm, Anma Çapı (R) R 1 – R 1 1/4, İnç Karşılığı 1 1/4" – 1 1/2", Grup Çap Aralığı 30 – 42 mm, Uzunluk (L1) 140 mm, Delik Aralığı (L2) 60 mm, Yükseklik (H1) 38 mm, Toplam Yükseklik (H2) 83 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- 30 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (0,6 mm) altına inmeyin.
