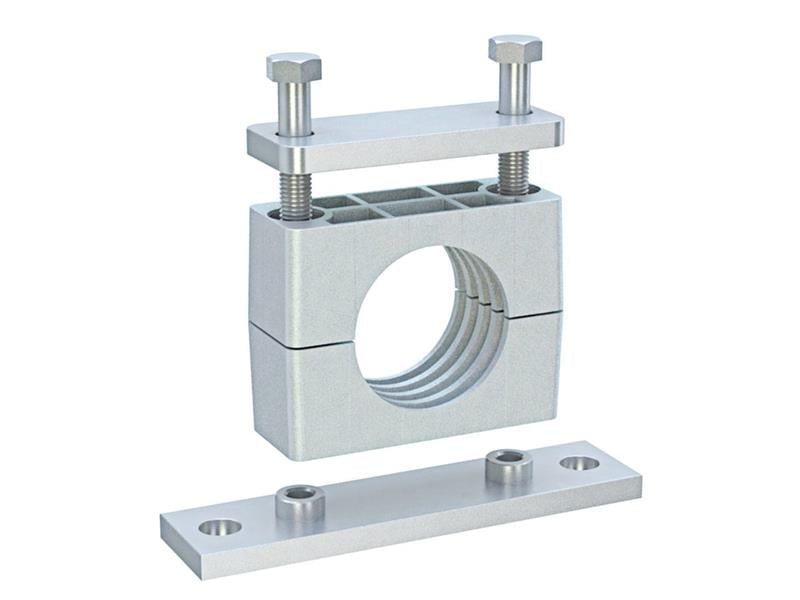

22 mm borular için 223A2-2200, hidrolik ve pnömatik hatları sabitleyen montaj delikli bir alüminyum boru kelepçesidir; anma çapı R 1/2 – R 3/4.
22 mm montaj delikli kelepçe nerede kullanılır?
Montaj delikli tipteki bu kelepçe, 22 mm'lik hatları makine gövdesine, profile veya duvara bağlamak için kullanılır. Ünite imalatçıları, makine üreticileri ve bakım servisleri tarafından hem yeni tesisatta hem de tamirde kullanılır.
Sık sorulan sorular
223A2-2200 kodu ne anlama gelir?
LMC kelepçe kodunda ilk rakam malzemeyi (2 = alüminyum), ikinci rakam seriyi (2 = ağır seri, DIN 3015/2), üçüncü rakam montaj tipini (3 = montaj delikli) gösterir. Ardından gelen A2 grup kodudur; tireden sonraki 2200 ise boru çapının 100 katıdır, yani 22 mm.
22 mm kelepçe hangi boruya uyar?
Kelepçe, sabitleyeceği borunun veya hortumun dış çapına göre seçilir. 223A2-2200 22 mm dış çaplı boru veya hortum içindir; anma çapı R 1/2 – R 3/4, inç karşılıkları 3/4" – 7/8" – 1". Ölçü tutmazsa boru ya gövde içinde boşta kalır ya da gövde zorlanır.
223A2-2200 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 22 mm, Anma Çapı (R) R 1/2 – R 3/4, İnç Karşılığı 3/4" – 7/8" – 1", Grup Çap Aralığı 19 – 30 mm, Uzunluk (L1) 125 mm, Delik Aralığı (L2) 45 mm, Yükseklik (H1) 32 mm, Toplam Yükseklik (H2) 71 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Boru kelepçesi hortumda kullanılır mı?
Evet. Tablodaki ölçü boru veya hortumun dış çapıdır (ØD); 22 mm dış çaplı bir hortum da 223A2-2200 ile sabitlenebilir. Basınçla hortum boyu bir miktar değişir; kelepçe hortumu tamamen kilitlememeli, sadece yönlendirmelidir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Ağır elemanların iki tarafını kelepçeyle destekleyin.
