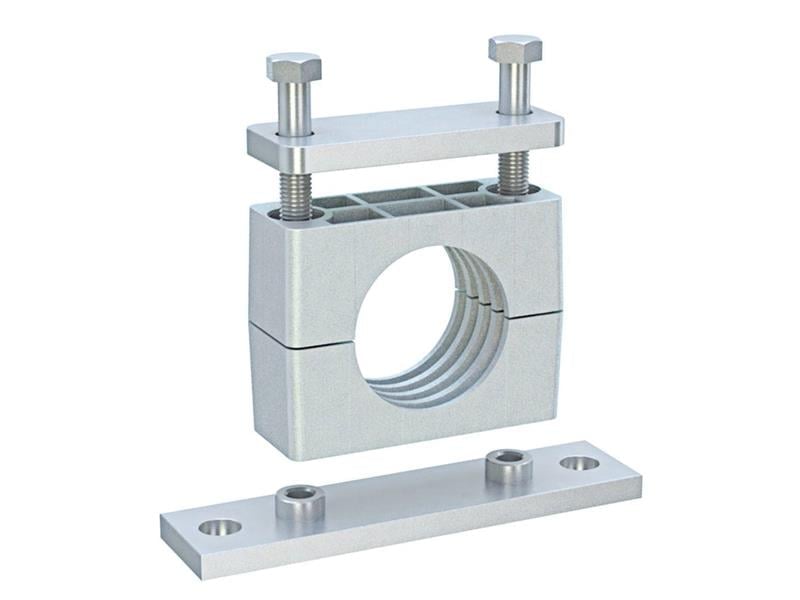

223A1-950, 9,5 mm dış çaplı boru ve hortumlar için LMC ağır seri montaj delikli boru kelepçesidir. Gövdesi alüminyumdur ve DIN 3015/2 standardına uygundur.
9,5 mm montaj delikli kelepçe nerede kullanılır?
Bu alüminyum kelepçe, 9,5 mm boruların titreşimden korunması ve hattın sabit tutulması gereken her yerde kullanılır. Tarım ve iş makinelerinden sabit tesis hatlarına kadar geniş bir alanda kullanılır.
Sık sorulan sorular
Standart, ağır ve ikiz seri arasındaki fark nedir?
223A1-950 ağır seri (DIN 3015/2) kelepçedir. Pompa çıkışı gibi titreşimin yüksek olduğu noktalarda ve ağır yüklü hatlarda ağır seri tercih edilir.
PP ile alüminyum kelepçe arasındaki fark nedir?
Alüminyum gövdeli 223A1-950, plastik gövdenin yetersiz kalabileceği zorlu ortamlar içindir. Genel tesisatta PP kelepçe yeterlidir; ortam sıcaklığı yüksekse, yangın riski varsa veya hatta ağır yük biniyorsa alüminyum gövde seçilir.
Kelepçe montajında nelere dikkat edilir?
Alt gövde yarısı plakasıyla birlikte yüzeye yerleştirilir, boru gövdeye oturtulur, ardından üst gövde takılarak cıvatalarla sıkılır. Montaj delikleri 33 mm aralıkla (L2) açılmalıdır. Plakanın en az 0,6 mm kalınlıkta olması önerilir. Cıvatalar gövdeyi ezmeden, boru hareket etmeyecek kadar sıkılmalıdır.
223A1-950 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 9,5 mm, Anma Çapı (R) R 1/8 – R 1/4 – R 3/8, İnç Karşılığı 1/4" – 5/16" – 3/8" – 1/2" – 5/8", Grup Çap Aralığı 6 – 18 mm, Uzunluk (L1) 113 mm, Delik Aralığı (L2) 33 mm, Yükseklik (H1) 24 mm, Toplam Yükseklik (H2) 55 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Dirseklerin, vanaların ve rakorların yakınına mutlaka kelepçe koyun.
