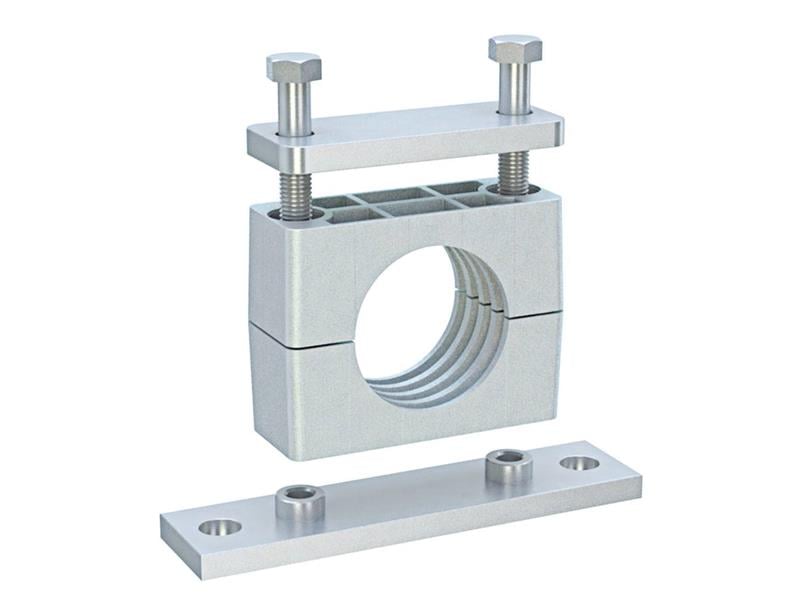

LMC 223A1-1600, DIN 3015/2 ağır seri ailesinin A1 grubunda yer alan 16 mm alüminyum kelepçedir. Alt plakasında montaj delikleri bulunur; kelepçe cıvatalarla doğrudan bir yüzeye veya profile sabitlenir.
16 mm montaj delikli kelepçe nerede kullanılır?
Montaj delikli tipteki bu kelepçe, 16 mm'lik hatları makine gövdesine, profile veya duvara bağlamak için kullanılır. Ünite imalatçıları, makine üreticileri ve bakım servisleri tarafından hem yeni tesisatta hem de tamirde kullanılır.
Sık sorulan sorular
Kelepçe ne işe yarar?
Ağır seri bir kelepçe olan 223A1-1600, 16 mm boruyu taşıyıcı yüzeye bağlayarak hattın konumunu korur. Hidrolik sistemde basınç darbeleri boruyu hareket ettirmek ister; kelepçe bu hareketi sınırlar ve bağlantı noktalarını korur. DIN 3015/2 standardındaki ölçüler sayesinde aynı gruptaki kelepçeler aynı montaj deliklerine takılabilir.
223A1-1600 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 16 mm, Anma Çapı (R) R 1/8 – R 1/4 – R 3/8, İnç Karşılığı 1/4" – 5/16" – 3/8" – 1/2" – 5/8", Grup Çap Aralığı 6 – 18 mm, Uzunluk (L1) 113 mm, Delik Aralığı (L2) 33 mm, Yükseklik (H1) 24 mm, Toplam Yükseklik (H2) 55 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kelepçe hortum için de kullanılabilir mi?
Evet. Tablodaki ölçü boru veya hortumun dış çapıdır (ØD); 16 mm dış çaplı bir hortum da 223A1-1600 ile sabitlenebilir. Basınçla hortum boyu bir miktar değişir; kelepçe hortumu tamamen kilitlememeli, sadece yönlendirmelidir.
223A1-1600 hangi yüzeye monte edilir?
Montaj delikli kelepçe, yüzeye cıvatayla ya da önceden kaynatılmış bir plakaya bağlanır. Kaynak işlemi bittikten ve plaka soğuduktan sonra kelepçe takılmalıdır. Plaka için 0,6 mm ve üzeri sac kullanılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 16 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Ağır elemanların iki tarafını kelepçeyle destekleyin.
