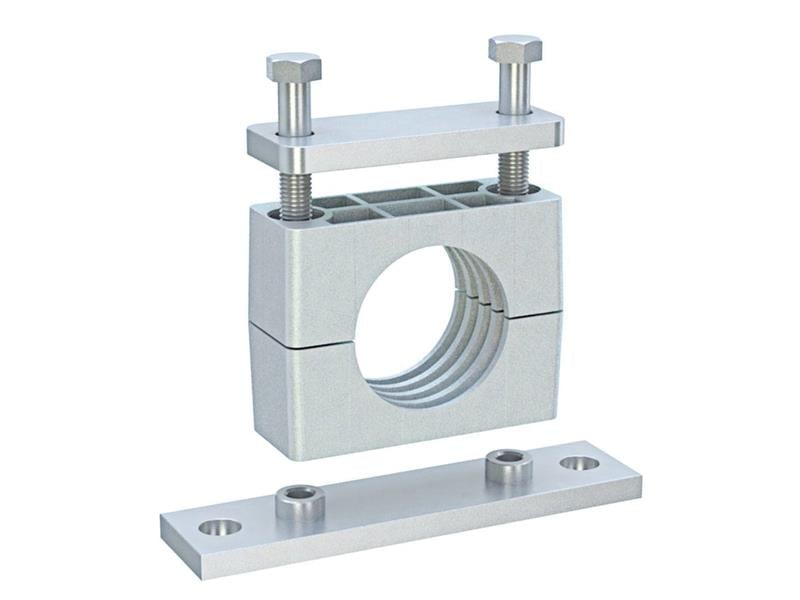

12 mm borular için 223A1-1200, hidrolik ve pnömatik hatları sabitleyen montaj delikli bir alüminyum boru kelepçesidir; anma çapı R 1/8 – R 1/4 – R 3/8.
12 mm montaj delikli kelepçe nerede kullanılır?
Montaj delikli tipteki bu kelepçe, 12 mm'lik hatları makine gövdesine, profile veya duvara bağlamak için kullanılır. Ünite imalatçıları, makine üreticileri ve bakım servisleri tarafından hem yeni tesisatta hem de tamirde kullanılır.
Sık sorulan sorular
Kelepçedeki A1 kodu neyi gösterir?
223A1-1200 kodundaki A1, kelepçenin gövde büyüklüğünü gösteren grup kodudur. Bir gruptaki tüm kelepçeler aynı dış ölçüye ve aynı cıvatalara sahiptir, sadece boru yuvasının çapı değişir. A1 grubu 6–18 mm kapsar; bu sayede aynı montaj deliklerine farklı çaptaki borular bağlanabilir.
Bir hatta kaç kelepçe kullanılmalı?
Kesin aralık uygulamaya göre değişir; 12 mm'lik bir hatta titreşim arttıkça kelepçeler sıklaştırılmalıdır. Yön değiştiren noktalarda ve ağır bağlantı elemanlarının iki tarafında kelepçe kullanılmalıdır. Uzun düz hatlarda aralığı eşit tutmak hattın düzgün görünmesini ve yükün dengeli dağılmasını sağlar.
223A1-1200 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 12 mm, Anma Çapı (R) R 1/8 – R 1/4 – R 3/8, İnç Karşılığı 1/4" – 5/16" – 3/8" – 1/2" – 5/8", Grup Çap Aralığı 6 – 18 mm, Uzunluk (L1) 113 mm, Delik Aralığı (L2) 33 mm, Yükseklik (H1) 24 mm, Toplam Yükseklik (H2) 55 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
12 mm hortum bu kelepçeyle sabitlenebilir mi?
12 mm dış çaplı hortumlar bu kelepçeye oturur, çünkü ölçü (ØD) boru ve hortum için aynı şekilde verilir. Hortum bükülme noktasına çok yakın sıkılmamalı, çalışırken uzayıp kısalmasına izin verilmelidir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Ağır elemanların iki tarafını kelepçeyle destekleyin.
