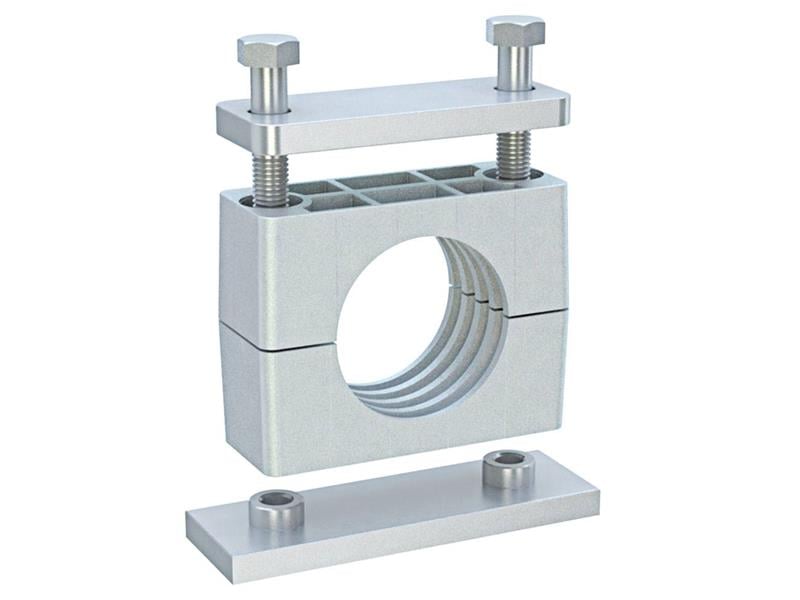

127 mm borular için 221A6-12700, hidrolik ve pnömatik hatları sabitleyen gövde, altlık plakası ve cıvatayla birlikte komple bir alüminyum boru kelepçesidir; anma çapı R 3 – R 3 1/2 – R 4.
127 mm komple kelepçe nerede kullanılır?
221A6-12700, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
221A6-12700 kodu ne anlama gelir?
LMC kelepçe kodunda ilk rakam malzemeyi (2 = alüminyum), ikinci rakam seriyi (2 = ağır seri, DIN 3015/2), üçüncü rakam montaj tipini (1 = komple) gösterir. Ardından gelen A6 grup kodudur; tireden sonraki 12700 ise boru çapının 100 katıdır, yani 127 mm.
Komple kelepçe ne demek?
Kelepçe gövdesi, alt plakası ve cıvatası bir arada gelir; doğrudan kaynak plakasına veya montaj yüzeyine bağlanır. 221A6-12700 bu montaj tipindedir.
Kelepçe montajında nelere dikkat edilir?
Komple kelepçede gövde iki yarıdan oluşur; boru bu iki yarının arasına alınır ve cıvatalarla sıkıştırılır. Tabloya göre delik aralığı (L2) 168 mm'dir; montaj yüzeyindeki delikler bu ölçüye göre hazırlanmalıdır. Plakanın en az 2 mm kalınlıkta olması önerilir. Sıkma sonrası borunun gövde içinde oturduğunu ve kaymadığını kontrol edin.
221A6-12700 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 127 mm, Anma Çapı (R) R 3 – R 3 1/2 – R 4, İnç Karşılığı 3 1/2" – 4 1/4" – 5" – 5 1/4", Grup Çap Aralığı 88,9 – 133 mm, Uzunluk (L1) 226 mm, Delik Aralığı (L2) 168 mm, Yükseklik (H1) 99 mm, Toplam Yükseklik (H2) 211 mm, Min. Sac Kalınlığı (S) 2 mm, Kelepçe Genişliği 80 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- 127 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (2 mm) altına inmeyin.
