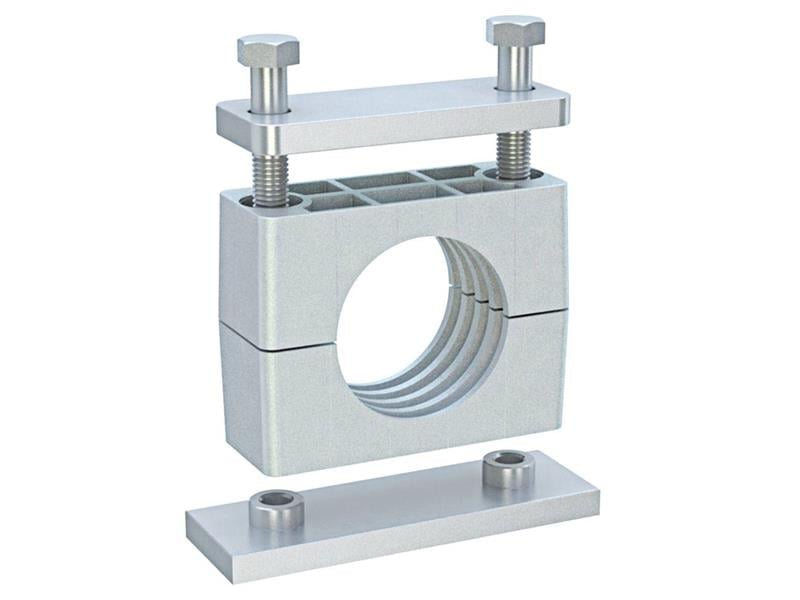

57 mm borular için 221A4-5700, hidrolik ve pnömatik hatları sabitleyen gövde, altlık plakası ve cıvatayla birlikte komple bir alüminyum boru kelepçesidir; anma çapı R 1 1/2 – R 2.
57 mm komple kelepçe nerede kullanılır?
Komple tipteki bu kelepçe, 57 mm'lik hatları makine gövdesine, profile veya duvara bağlamak için kullanılır. Ünite imalatçıları, makine üreticileri ve bakım servisleri tarafından hem yeni tesisatta hem de tamirde kullanılır.
Sık sorulan sorular
Kelepçe malzemesi nasıl seçilir?
Alüminyum gövdeli 221A4-5700, plastik gövdenin yetersiz kalabileceği zorlu ortamlar içindir. Kodun ilk rakamı malzemeyi gösterir: 221A4-5700 için 2 = alüminyum.
Kelepçe ne işe yarar?
Ağır seri bir kelepçe olan 221A4-5700, 57 mm boruyu taşıyıcı yüzeye bağlayarak hattın konumunu korur. Hidrolik sistemde basınç darbeleri boruyu hareket ettirmek ister; kelepçe bu hareketi sınırlar ve bağlantı noktalarını korur. DIN 3015/2 standardındaki ölçüler sayesinde aynı gruptaki kelepçeler aynı montaj deliklerine takılabilir.
221A4-5700 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 57 mm, Anma Çapı (R) R 1 1/2 – R 2, İnç Karşılığı 1 1/2" – 1 3/4" – 2" – 2 1/4" – 2 1/2" – 2 3/4", Grup Çap Aralığı 38 – 70 mm, Uzunluk (L1) 140 mm, Delik Aralığı (L2) 90 mm, Yükseklik (H1) 54,5 mm, Toplam Yükseklik (H2) 117 mm, Min. Sac Kalınlığı (S) 2 mm, Kelepçe Genişliği 45 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
57 mm hortum bu kelepçeyle sabitlenebilir mi?
Kullanılabilir; 221A4-5700 57 mm dış çapa göre ölçülendirilmiştir ve bu çaptaki hortumlar için de uygundur. Hortumda kelepçe, hortumun hareketini engellemeden sürtünmeyi önleyecek şekilde konumlandırılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 57 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Ağır elemanların iki tarafını kelepçeyle destekleyin.
