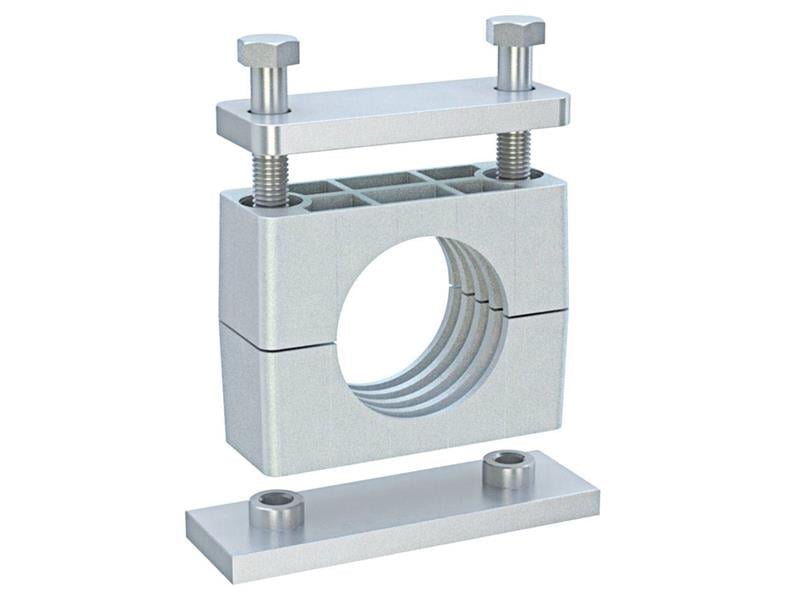

LMC 221A4-4200, DIN 3015/2 ağır seri ailesinin A4 grubunda yer alan 42 mm alüminyum kelepçedir. Kelepçe gövdesi, alt plakası ve cıvatası bir arada gelir; doğrudan kaynak plakasına veya montaj yüzeyine bağlanır.
42 mm komple kelepçe nerede kullanılır?
221A4-4200, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
Kelepçe ölçüsü neye göre belirlenir?
Kelepçe ölçüsü borunun veya hortumun dış çapını (ØD) ifade eder. 221A4-4200 42 mm dış çaplı boru veya hortum içindir; anma çapı R 1 1/2 – R 2, inç karşılıkları 1 1/2" – 1 3/4" – 2" – 2 1/4" – 2 1/2" – 2 3/4". Boru çapınız 42 mm değilse A4 grubundaki diğer çaplara bakabilirsiniz.
DIN 3015/2 ne anlama gelir?
221A4-4200 ağır seri (DIN 3015/2) kelepçedir. Ağır seri, daha büyük gövdesiyle yüksek titreşimli, ağır yüklü ve büyük çaplı hatlarda kullanılır.
221A4-4200 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 42 mm, Anma Çapı (R) R 1 1/2 – R 2, İnç Karşılığı 1 1/2" – 1 3/4" – 2" – 2 1/4" – 2 1/2" – 2 3/4", Grup Çap Aralığı 38 – 70 mm, Uzunluk (L1) 140 mm, Delik Aralığı (L2) 90 mm, Yükseklik (H1) 54,5 mm, Toplam Yükseklik (H2) 117 mm, Min. Sac Kalınlığı (S) 2 mm, Kelepçe Genişliği 45 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
221A4-4200 hangi yüzeye monte edilir?
Alüminyum kelepçe gövdesine doğrudan kaynak yapılmaz; bunun yerine kaynak plakası kullanılır. Kaynak işlemi bittikten ve plaka soğuduktan sonra kelepçe takılmalıdır. Plaka için 2 mm ve üzeri sac kullanılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- 42 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (2 mm) altına inmeyin.
