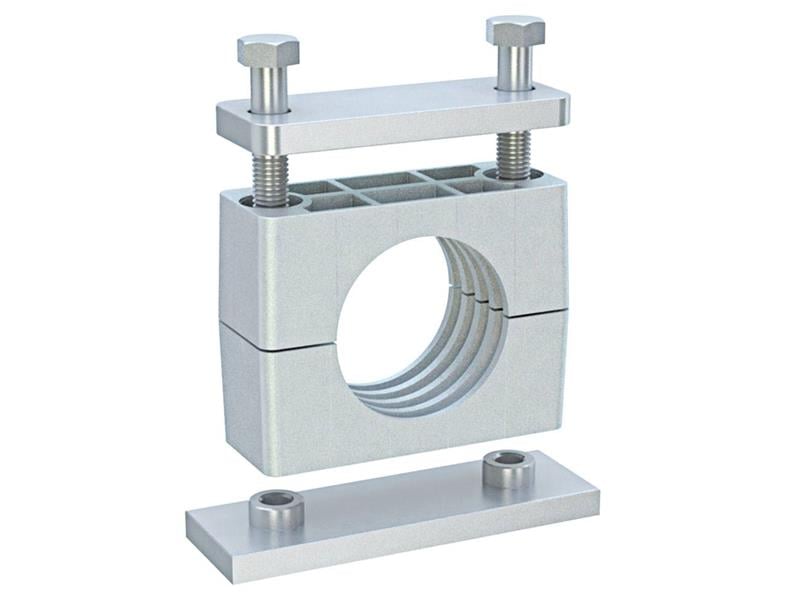

221A3-3000, 30 mm dış çaplı boru ve hortumlar için LMC ağır seri komple boru kelepçesidir. Gövdesi alüminyumdur ve DIN 3015/2 standardına uygundur.
30 mm komple kelepçe nerede kullanılır?
Komple tipteki bu kelepçe, 30 mm'lik hatları makine gövdesine, profile veya duvara bağlamak için kullanılır. Ünite imalatçıları, makine üreticileri ve bakım servisleri tarafından hem yeni tesisatta hem de tamirde kullanılır.
Sık sorulan sorular
Standart, ağır ve ikiz seri arasındaki fark nedir?
221A3-3000 ağır seri (DIN 3015/2) kelepçedir. Ağır seri, daha büyük gövdesiyle yüksek titreşimli, ağır yüklü ve büyük çaplı hatlarda kullanılır.
Kelepçe montajında nelere dikkat edilir?
Komple kelepçede gövde iki yarıdan oluşur; boru bu iki yarının arasına alınır ve cıvatalarla sıkıştırılır. Montaj delikleri 60 mm aralıkla (L2) açılmalıdır. Montaj veya kaynak plakası için önerilen en düşük sac kalınlığı 0,6 mm'dir. Cıvatalar gövdeyi ezmeden, boru hareket etmeyecek kadar sıkılmalıdır.
Bir hatta kaç kelepçe kullanılmalı?
Kesin aralık uygulamaya göre değişir; 30 mm'lik bir hatta titreşim arttıkça kelepçeler sıklaştırılmalıdır. Yön değiştiren noktalarda ve ağır bağlantı elemanlarının iki tarafında kelepçe kullanılmalıdır. Uzun düz hatlarda aralığı eşit tutmak hattın düzgün görünmesini ve yükün dengeli dağılmasını sağlar.
221A3-3000 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 30 mm, Anma Çapı (R) R 1 – R 1 1/4, İnç Karşılığı 1 1/4" – 1 1/2", Grup Çap Aralığı 30 – 42 mm, Uzunluk (L1) 100 mm, Delik Aralığı (L2) 60 mm, Yükseklik (H1) 38 mm, Toplam Yükseklik (H2) 83 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Ağır elemanların iki tarafını kelepçeyle destekleyin.
