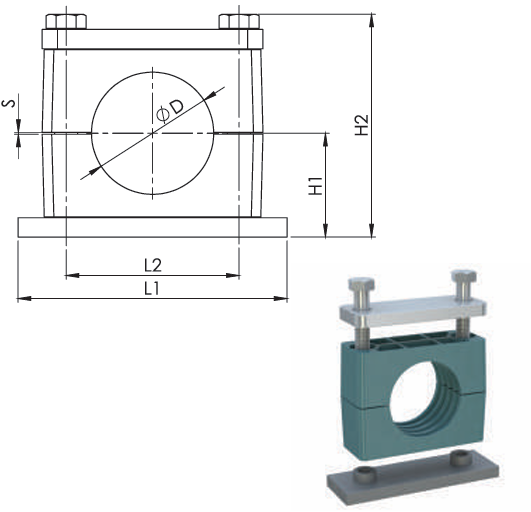

30 mm borular için 221A2-3000, hidrolik ve pnömatik hatları sabitleyen gövde, altlık plakası ve cıvatayla birlikte komple bir alüminyum boru kelepçesidir; anma çapı R 1/2 – R 3/4.
30 mm komple kelepçe nerede kullanılır?
30 mm dış çaplı boru ve hortumları taşımak için kullanılan bu ağır seri kelepçe, tesisatı düzenli ve sabit tutar. İş makinelerinde, preslerde, hidrolik ünitelerde, gemi ve endüstriyel tesislerde boru tesisatının temel elemanıdır.
Sık sorulan sorular
221A2-3000 kodu ne anlama gelir?
LMC kelepçe kodunda ilk rakam malzemeyi (2 = alüminyum), ikinci rakam seriyi (2 = ağır seri, DIN 3015/2), üçüncü rakam montaj tipini (1 = komple) gösterir. Ardından gelen A2 grup kodudur; tireden sonraki 3000 ise boru çapının 100 katıdır, yani 30 mm.
Kelepçedeki A2 kodu neyi gösterir?
A2, LMC kelepçelerinde gövde boyutunu tanımlayan grup kodudur. Grup içindeki kelepçeler birbirinin yerine aynı montaj deliklerine takılabilir. A2 grubu 19–30 mm kapsar; bu sayede aynı montaj deliklerine farklı çaptaki borular bağlanabilir.
Komple kelepçe ne demek?
Kelepçe gövdesi, alt plakası ve cıvatası bir arada gelir; doğrudan kaynak plakasına veya montaj yüzeyine bağlanır. 221A2-3000 kodunun üçüncü rakamı (1) bu montaj tipini gösterir.
Kelepçe kaynak plakasına nasıl bağlanır?
Komple kelepçe, yüzeye cıvatayla ya da önceden kaynatılmış bir plakaya bağlanır. Kaynak işlemi bittikten ve plaka soğuduktan sonra kelepçe takılmalıdır. Tabloda önerilen en düşük sac kalınlığı 0,6 mm'dir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Kaynak işlemlerini kelepçe gövdesi takılmadan önce tamamlayın.
