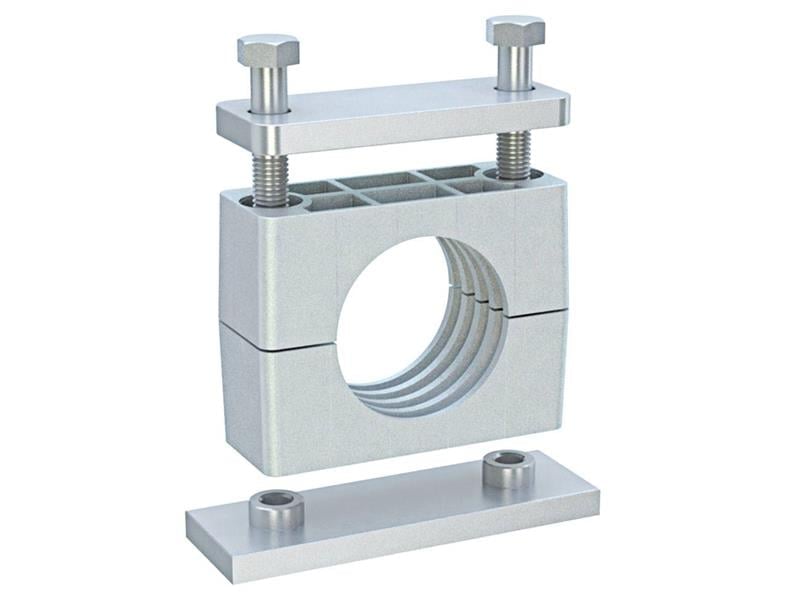

221A1-1600, 16 mm dış çaplı boru ve hortumlar için LMC ağır seri komple boru kelepçesidir. Gövdesi alüminyumdur ve DIN 3015/2 standardına uygundur.
16 mm komple kelepçe nerede kullanılır?
221A1-1600, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
Kelepçedeki A1 kodu neyi gösterir?
Grup kodu, kelepçenin dış gövde ölçüsünü belirtir. Grup içindeki kelepçeler birbirinin yerine aynı montaj deliklerine takılabilir. A1 grubu 6–18 mm kapsar, 16 mm de bu aralıktadır.
Komple kelepçe ne demek?
Kelepçe gövdesi, alt plakası ve cıvatası bir arada gelir; doğrudan kaynak plakasına veya montaj yüzeyine bağlanır. 221A1-1600 bu montaj tipindedir.
Kelepçe nasıl monte edilir?
Komple kelepçede gövde iki yarıdan oluşur; boru bu iki yarının arasına alınır ve cıvatalarla sıkıştırılır. Tabloya göre delik aralığı (L2) 33 mm'dir; montaj yüzeyindeki delikler bu ölçüye göre hazırlanmalıdır. Plakanın en az 0,6 mm kalınlıkta olması önerilir. Cıvatalar gövdeyi ezmeden, boru hareket etmeyecek kadar sıkılmalıdır.
221A1-1600 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 16 mm, Anma Çapı (R) R 1/8 – R 1/4 – R 3/8, İnç Karşılığı 1/4" – 5/16" – 3/8" – 1/2" – 5/8", Grup Çap Aralığı 6 – 18 mm, Uzunluk (L1) 74 mm, Delik Aralığı (L2) 33 mm, Yükseklik (H1) 24 mm, Toplam Yükseklik (H2) 55 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (0,6 mm) altına inmeyin.
