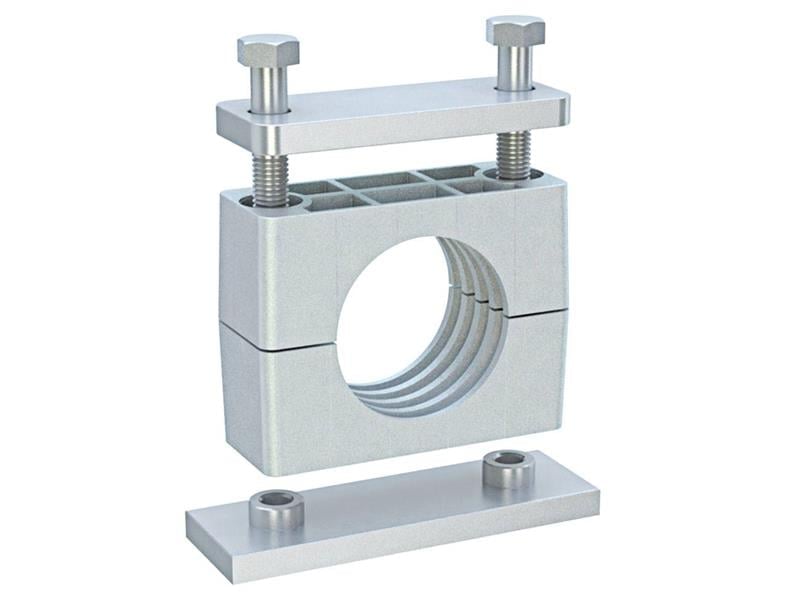

LMC 221A1-1400, DIN 3015/2 ağır seri ailesinin A1 grubunda yer alan 14 mm alüminyum kelepçedir. Kelepçe gövdesi, alt plakası ve cıvatası bir arada gelir; doğrudan kaynak plakasına veya montaj yüzeyine bağlanır.
14 mm komple kelepçe nerede kullanılır?
Komple tipteki bu kelepçe, 14 mm'lik hatları makine gövdesine, profile veya duvara bağlamak için kullanılır. Ünite imalatçıları, makine üreticileri ve bakım servisleri tarafından hem yeni tesisatta hem de tamirde kullanılır.
Sık sorulan sorular
221A1-1400 kodu ne anlama gelir?
LMC kelepçe kodunda ilk rakam malzemeyi (2 = alüminyum), ikinci rakam seriyi (2 = ağır seri, DIN 3015/2), üçüncü rakam montaj tipini (1 = komple) gösterir. Ardından gelen A1 grup kodudur; tireden sonraki 1400 ise boru çapının 100 katıdır, yani 14 mm.
Kelepçe ne işe yarar?
Ağır seri bir kelepçe olan 221A1-1400, 14 mm boruyu taşıyıcı yüzeye bağlayarak hattın konumunu korur. Hidrolik sistemde basınç darbeleri boruyu hareket ettirmek ister; kelepçe bu hareketi sınırlar ve bağlantı noktalarını korur. DIN 3015/2 standardındaki ölçüler sayesinde aynı gruptaki kelepçeler aynı montaj deliklerine takılabilir.
221A1-1400 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 14 mm, Anma Çapı (R) R 1/8 – R 1/4 – R 3/8, İnç Karşılığı 1/4" – 5/16" – 3/8" – 1/2" – 5/8", Grup Çap Aralığı 6 – 18 mm, Uzunluk (L1) 74 mm, Delik Aralığı (L2) 33 mm, Yükseklik (H1) 24 mm, Toplam Yükseklik (H2) 55 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kelepçe doğrudan kaynak edilebilir mi?
Komple kelepçe, yüzeye cıvatayla ya da önceden kaynatılmış bir plakaya bağlanır. Kaynak işlemi bittikten ve plaka soğuduktan sonra kelepçe takılmalıdır. Plaka için 0,6 mm ve üzeri sac kullanılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Ağır elemanların iki tarafını kelepçeyle destekleyin.
