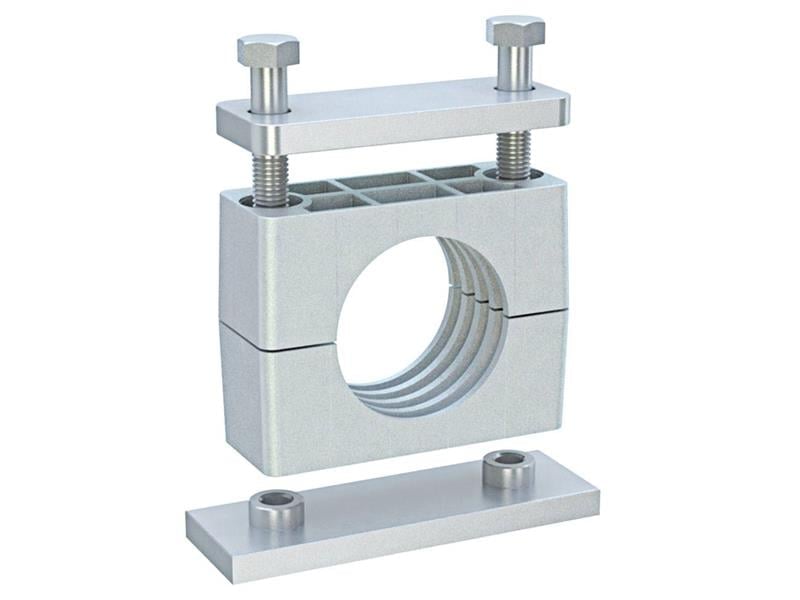

10 mm borular için 221A1-1000, hidrolik ve pnömatik hatları sabitleyen gövde, altlık plakası ve cıvatayla birlikte komple bir alüminyum boru kelepçesidir; anma çapı R 1/8 – R 1/4 – R 3/8.
10 mm komple kelepçe nerede kullanılır?
Komple tipteki bu kelepçe, 10 mm'lik hatları makine gövdesine, profile veya duvara bağlamak için kullanılır. Ünite imalatçıları, makine üreticileri ve bakım servisleri tarafından hem yeni tesisatta hem de tamirde kullanılır.
Sık sorulan sorular
A1 grubu ne demek?
Grup kodu, kelepçenin dış gövde ölçüsünü belirtir. Aynı gruptaki kelepçelerin dış ölçüleri, cıvata ve plakaları ortaktır; yalnızca iç çapları farklıdır. A1 grubu 6–18 mm kapsar; hat çapı değişse bile montaj yüzeyini yeniden delmek gerekmez.
Ağır seri kelepçe ne zaman seçilir?
221A1-1000 ağır seri (DIN 3015/2) kelepçedir. Ağır seri, daha büyük gövdesiyle yüksek titreşimli, ağır yüklü ve büyük çaplı hatlarda kullanılır.
Kelepçe malzemesi nasıl seçilir?
Bu kelepçenin gövdesi alüminyumdur; sıcak yüzeylerin yakınında ve yüksek yüklü hatlarda tercih edilir. 10 mm'lik hattınız için seçim yaparken ortam sıcaklığı, titreşim düzeyi ve kelepçeye binen yük birlikte değerlendirilmelidir.
221A1-1000 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 10 mm, Anma Çapı (R) R 1/8 – R 1/4 – R 3/8, İnç Karşılığı 1/4" – 5/16" – 3/8" – 1/2" – 5/8", Grup Çap Aralığı 6 – 18 mm, Uzunluk (L1) 74 mm, Delik Aralığı (L2) 33 mm, Yükseklik (H1) 24 mm, Toplam Yükseklik (H2) 55 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- 10 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Ağır elemanların iki tarafını kelepçeyle destekleyin.
