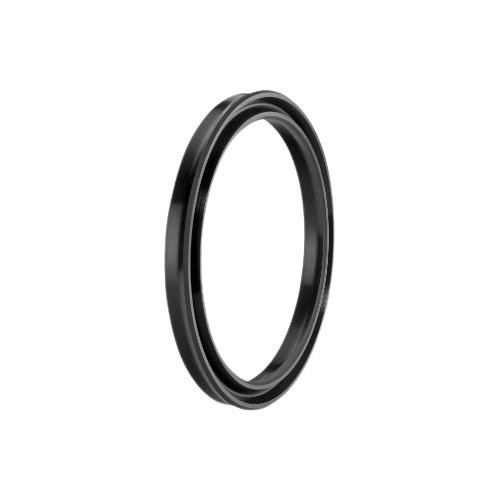

A102-220, 220x195x16 mm ölçülü ALP piston nutringi ürünüdür; malzemesi 90 NBR.
A102-220, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. Dış sızdırmazlık dudağı daha kısa tasarlanmış tek parçalı nutringdir; yalnızca piston uygulamaları içindir. NBR ve PU olarak iki malzemede üretilir; PU seçeneği daha yüksek basınca çıkar. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Tabloya göre silindir gömleği iç çapı ØD = 220 mm, piston kanal dibi çapı Ød = 195 mm, keçe yüksekliği b = 16 mm, kanal genişliği B = 17 mm, montaj pahı uzunluğu C = 7 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
220x195x16 ölçüsündeki bu piston nutringi için kullanılan malzeme: 90 NBR. 90 Shore A sertlik, keçenin basınç altındaki akma direncini etkiler. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.
A102-220 için keçenin kaydığı yüzey 220 mm gömlek iç çapıdır. Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.8 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
Keçe, sızdırmazlık dudakları basınç tarafına bakacak şekilde kanala yerleştirilir. Keçe ve yüzeyler montajdan önce sistemde kullanılan yağla yağlanmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 7 mm, kanal genişliği B = 17 mm olmalıdır.
