GDC-ÇB-220x160K (GDC), 160 mm rotlu ve 220 mm iç çaplı silindirlerde kullanılan çelik kep keçe takımıdır. Kepteki tüm sızdırmazlık elemanlarını tek seferde yenilemek için kullanılır; keçeler ALP markadır.
220x160 kep keçe takımı nerede kullanılır?
Keçe takımı, boğaz kepindeki aşınmış sızdırmazlık elemanlarını tek seferde yenilemek için kullanılır. Silindir rotundan yağ sızması, rotun üzerinde yağ filmi kalması veya silindirin yük altında kendiliğinden inmesi keçelerin değişme zamanının geldiğini gösterir.
Sık sorulan sorular
Keçe takımında hangi parçalar var?

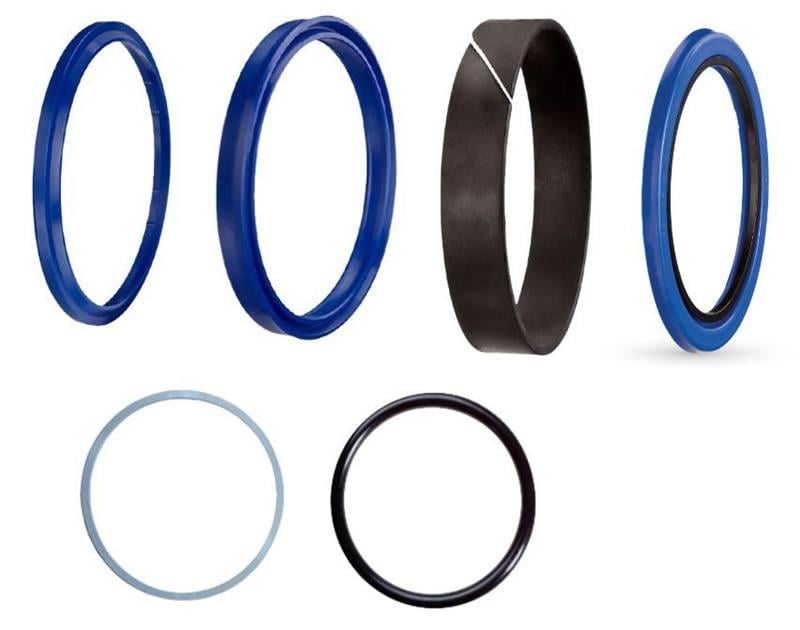

Bu takım 1. yataklama (160x165x15-2), 2. yataklama (160x165x9.7-1), nutring (160x180x15), toz keçesi (160x172x7/12), O-ring (210x6) parçalarından oluşur. Yataklama bantları rotu merkezler ve yanal yükü taşır. Nutring, rot üzerinde basınçlı yağı tutan ana sızdırmazlık elemanıdır. Toz keçesi, rot içeri girerken üzerindeki toz ve kiri sıyırır ve kirin silindire girmesini önler. Ölçüler GDC-ÇB-220x160 kepinin yuvalarına göre belirlenmiştir.
Keçeler ne zaman değiştirilmelidir?
Rottan yağ sızması, rot üzerinde ince yağ filmi kalması, silindirin yük altında kendiliğinden kayması ve toz keçesinin yırtılması değişim zamanının geldiğini gösterir. Bir keçe değiştirilirken takımın tamamını yenilemek önerilir; eski ve yeni keçeler farklı aşındığı için kısmi değişim kısa sürede yeni sızıntıya yol açar.
160 mm rotlu silindirde hangi keçe kullanılır?
Rot keçesinin iç çapı rot çapıyla aynı olmalıdır; 160 mm rot için 160x180x15 nutring kullanılır. Ancak keçenin dış çapı ve yüksekliği kepin yuvasına göre değiştiği için aynı rot çapında bile farklı kep tiplerinin takımları farklıdır; bu takım GDC-ÇB-220x160 kepine göredir.
Nutring nasıl sızdırmazlık sağlar?
Nutringin kesiti U şeklindedir. Silindir içindeki yağ basıncı bu U'nun dudaklarını açarak rota ve yuvaya daha sıkı bastırır; basınç arttıkça sızdırmazlık da artar. Bu yüzden nutring dudağı basınç tarafına, yani silindirin içine bakacak şekilde takılmalıdır. Bu takımdaki nutring 160x180x15 ölçüsündedir.
Kullanırken dikkat edilmesi gerekenler
- Yeni keçeleri takmadan önce hidrolik yağla yağlayın.
- Keçeleri ısıdan, güneş ışığından ve yağ dışı kimyasallardan uzak, kapalı ambalajında saklayın.
- Takımın tamamını birlikte değiştirin; eski ve yeni keçeyi bir arada kullanmayın.
