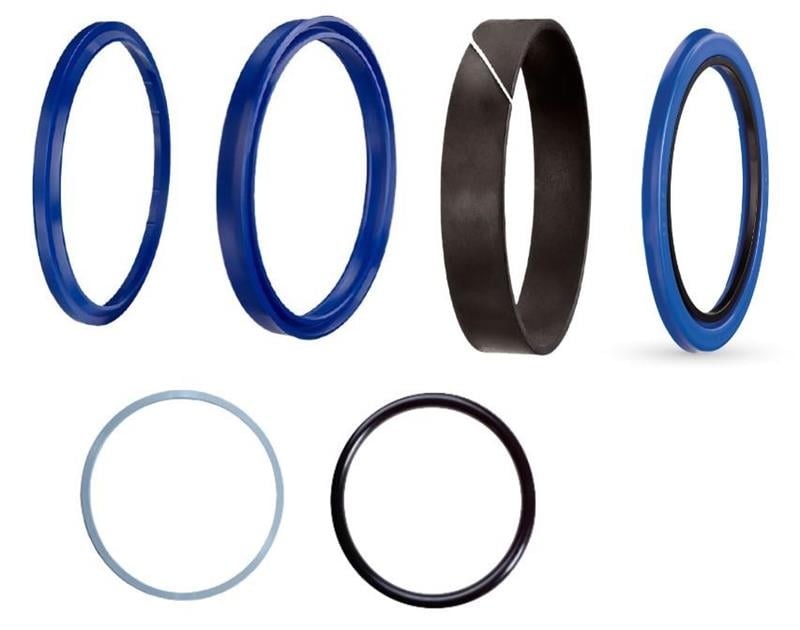

GDC-ÇB-220x140K, 220x140 çelik boğaz kepi GDC-ÇB-220x140 için hazırlanmış sızdırmazlık (keçe) takımıdır. Takımda 1. yataklama (140x145x15-2), 2. yataklama (140x145x9.7-1), nutring (140x160x15), toz keçesi (140x152x7/12), ÖN BASINÇ (140x155.5), O-ring (210x6) bulunur.
220x140 kep keçe takımı nerede kullanılır?
Keçe takımı, boğaz kepindeki aşınmış sızdırmazlık elemanlarını tek seferde yenilemek için kullanılır. Silindir rotundan yağ sızması, rotun üzerinde yağ filmi kalması veya silindirin yük altında kendiliğinden inmesi keçelerin değişme zamanının geldiğini gösterir.
Sık sorulan sorular
Nutring ölçüsü 140x160x15 ne demek?
Keçe ölçüleri sırasıyla iç çap × dış çap × yükseklik olarak yazılır. 140x160x15 nutring, 140 mm rot üzerinde çalışır; dış çapı kepin yuvasına oturur, yüksekliği yuvanın derinliğine uyar. Keçenin iç çapı rot çapıyla birebir aynı olmalıdır.
Keçeler nasıl takılmalıdır?
Eski keçeleri sökerken yuvaları sivri aletle çizmeyin. Yuvaları temizleyin, yeni keçeleri hidrolik yağla yağlayın ve dudak yönüne dikkat ederek takın: nutringin dudağı basınç (silindir içi) tarafına, toz keçesinin dudağı dışarıya bakmalıdır. Rot, keçelerden geçirilirken ucu pahlı ve yağlı olmalıdır.
Keçe takımı hangi basınca dayanır?
Keçenin dayanımı kepin ve silindirin çalışma koşullarıyla birlikte değerlendirilir. GDC-ÇB-220x140 çelik kep için katalogdaki çalışma basıncı 400 bar, çalışma sıcaklığı -30 °C / +105 °C'dir; tablodaki uyarıda belirtildiği gibi bu değerler standart sızdırmazlık elemanlarına göredir.
Nutring nasıl sızdırmazlık sağlar?
Nutringin kesiti U şeklindedir. Silindir içindeki yağ basıncı bu U'nun dudaklarını açarak rota ve yuvaya daha sıkı bastırır; basınç arttıkça sızdırmazlık da artar. Bu yüzden nutring dudağı basınç tarafına, yani silindirin içine bakacak şekilde takılmalıdır. Bu takımdaki nutring 140x160x15 ölçüsündedir.
Kullanırken dikkat edilmesi gerekenler
- Yeni keçeleri takmadan önce hidrolik yağla yağlayın.
- Nutringin dudağı basınç tarafına, toz keçesinin dudağı dışarıya bakacak şekilde takın.
- Rot yüzeyindeki çizik ve pasları gidermeden yeni keçe takmayın.
