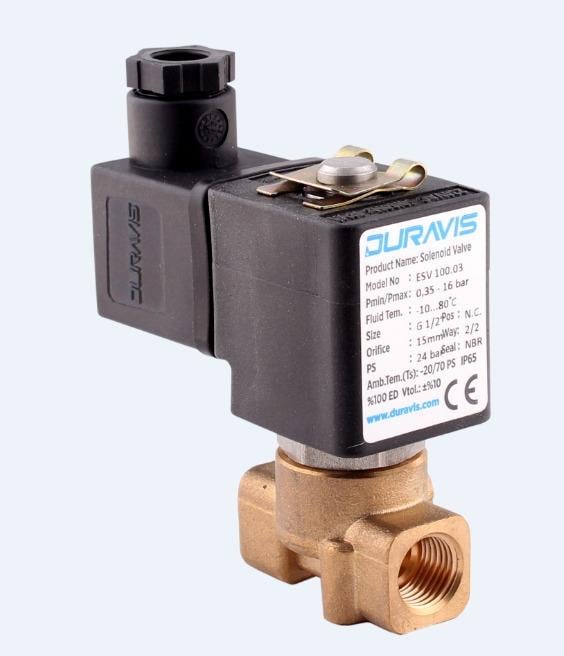

1/2" hatlarda akışı uzaktan, elektrikle kumanda etmek için: Duravis ESV-100-03 1/2" normalde kapalı genel amaçlı solenoid valf. Pirinç gövdeli, 15 mm orifislidir.
Teknik özellikler
| Fonksiyon | 2/2 yollu, normalde kapalı (N.K.) |
|---|
| Bağlantı ölçüsü | G 1/2" |
|---|
| Orifis | 15 mm |
|---|
| Çalışma basıncı | 0,35 – 16 bar |
|---|
| Akışkan | Hava, su, gaz vb. |
|---|
| Gövde | Pirinç |
|---|
| Kovan | Paslanmaz çelik |
|---|
| Conta / diyafram | NBR (−10 °C / +80 °C) |
|---|
| Bobin | ECO 10 standart bobin, DIN 43650A (voltaj siparişte belirtilir) |
|---|
Değerler Duravis ürün kataloğundan (s. 62 ve 64) alınmıştır.
ESV-100-03 ne işe yarar?
Hava, su ve gaz hatlarında; sulama, yıkama, otomat ve proses makinelerinde akışı elektrikle açıp kesmek için kullanılır. Normalde kapalı olduğundan elektrik kesildiğinde akışı keser; güvenlik gereken hatlara uygundur.
Sık sorulan sorular
Çalışma basıncı nedir?
Katalogda bu modelin çalışma basıncı 0,35 – 16 bar olarak verilir. Bu tip valf, açılıp kapanmak için hattaki basınçtan yararlanır; giriş basıncı 0,35 bar'ın altındaysa düzgün çalışmayabilir. Katalogdaki maksimum basınçlar AC voltaj için geçerlidir.
Bobini ayrı alınabilir mi?
Valf, ECO 10 standart bobinle çalışır; bobin 12, 24, 48, 110 ve 230 V AC ya da DC seçenekleriyle bulunur. Siparişte bobin voltajını belirtin. Bobin arızalanırsa valf gövdesini sökmeden yalnız bobin değiştirilebilir.
Yedek diyaframı var mı?
Evet. Bu ölçünün yaylı NBR diyaframı katalogda ESP-SV-001 koduyla yer alır. Diyafram yenilenerek valf tamir edilebilir; işlem öncesi hattaki basınç boşaltılmalı ve bobinin enerjisi kesilmelidir.
Orifis ne demek?
Orifis, valfin içindeki akış deliğinin çapıdır; bu modelde 15 mm'dir. Orifis büyüdükçe valften geçen debi artar. Katalogda debi değeri verilmediğinden debi hesabı için bizimle iletişime geçebilirsiniz.
Kullanırken dikkat edilmesi gerekenler
- Çalışma basıncını 16 bar'ın üzerine çıkarmayın.
- Bakım öncesi hattaki basıncı boşaltın ve bobinin enerjisini kesin.
- Bobine valf kovanına takılı değilken enerji vermeyin.
- Valfi gövde üzerindeki ok yönüne göre takın; ters bağlanan valf kapatmaz.
