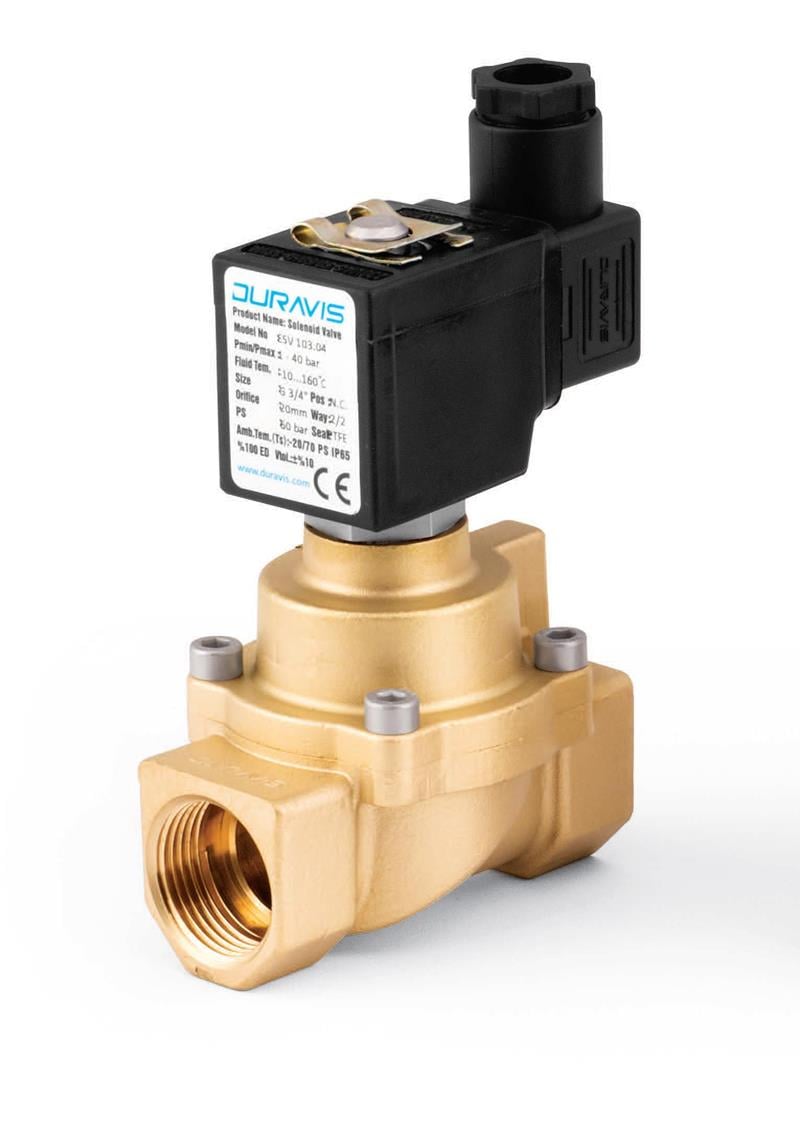

ESV-403-01-150, Duravis'in yakıt ve yağ için pilot kumandalı solenoid valf serisinden 1/4" bağlantılı, normalde kapalı bir modeldir. Çalışma basıncı 1 – 40 bar aralığındadır.
Teknik özellikler
| Fonksiyon | 2/2 yollu, normalde kapalı (N.K.) |
|---|
| Bağlantı ölçüsü | G 1/4" |
|---|
| Orifis | 15 mm |
|---|
| Çalışma basıncı | 1 – 40 bar |
|---|
| Kumanda | Pilot kumandalı |
|---|
| Akışkan | Fuel oil, mazot, hidrolik yağ vb. |
|---|
| Gövde | Pirinç |
|---|
| Kovan | Paslanmaz çelik |
|---|
| Piston | PTFE + Viton (−10 °C / +160 °C) |
|---|
| Bobin | ECO 10 standart bobin, DIN 43650A (voltaj siparişte belirtilir) |
|---|
Değerler Duravis ürün kataloğundan (s. 77) alınmıştır.
Nerelerde kullanılır?
Brülör yakıt hatlarında, mazot ve fuel oil tesisatlarında ve hidrolik yağ devrelerinde akışı açıp kesmek için kullanılır. Viton contalı pistonu sayesinde yağ ve yakıt gibi akışkanlara dayanıklıdır.
Sık sorulan sorular
Başka ölçüleri var mı?
Sitemizde bu serinin 6 farklı ölçüsü bulunur: 1/8", 1/4", 3/8", 1/2", 3/4", 1". Ürün sayfasının altındaki listeden diğer ölçüleri doğrudan sepete ekleyebilirsiniz.
Neden en az basınç değeri var?
Katalogda bu modelin çalışma basıncı 1 – 40 bar olarak verilir. Bu tip valf, açılıp kapanmak için hattaki basınçtan yararlanır; giriş basıncı 1 bar'ın altındaysa düzgün çalışmayabilir. Katalogdaki maksimum basınçlar AC voltaj için geçerlidir.
Hangi voltajda çalışır?
Valf, ECO 10 standart bobinle çalışır; bobin 12, 24, 48, 110 ve 230 V AC ya da DC seçenekleriyle bulunur. Siparişte bobin voltajını belirtin. Bobin arızalanırsa valf gövdesini sökmeden yalnız bobin değiştirilebilir.
Gövde malzemesi nedir?
Gövde pirinç, bobinin içine giren kovan paslanmaz çeliktir. Kovanın içindeki çekirdek, bobine enerji verildiğinde manyetik alanla çekilerek valfi açar ya da kapatır.
Kullanırken dikkat edilmesi gerekenler
- Çalışma basıncını 40 bar'ın üzerine çıkarmayın.
- Dişli bağlantıda gövdeyi zorlamadan sıkın; sızdırmazlık bandını aşırı sarmayın.
- Valfi gövde üzerindeki ok yönüne göre takın; ters bağlanan valf kapatmaz.
- Bakım öncesi hattaki basıncı boşaltın ve bobinin enerjisini kesin.
