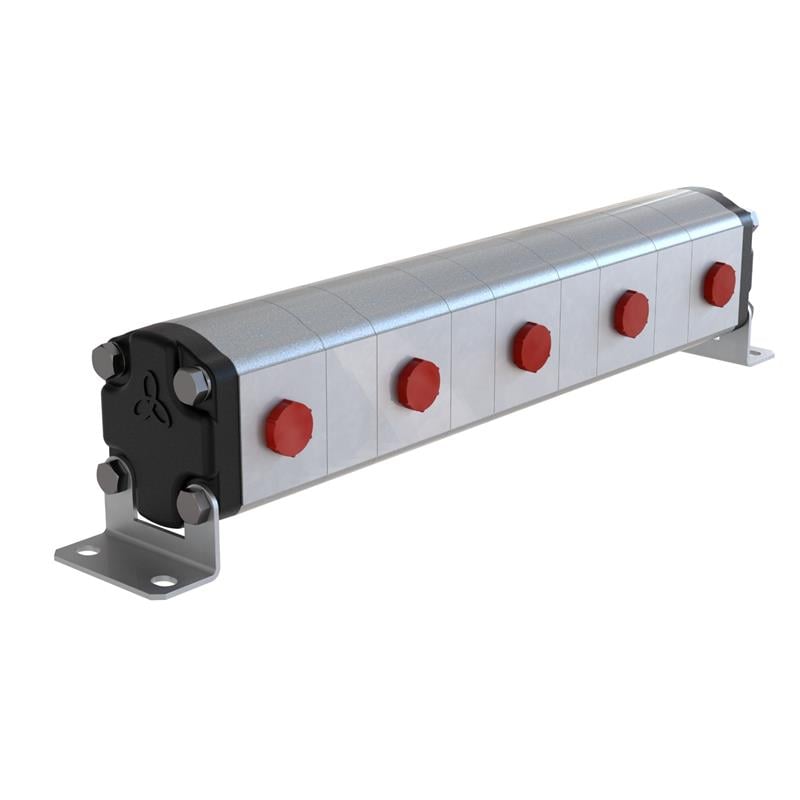

21,9 Cc 5 Li Akış Bölücü (AFD20.5-22N)

5 çıkışlı AFD20.5-22N, tek pompadan gelen yağı 5 eşit hatta dağıtan AFD20 serisi dişli akış bölücüdür. 21,9 cc elemanlarla sürekli 190 bar, kısa süreli 220 bar basınca dayanır; giriş portu G 3/4", çıkış portları G 1/2"'dir.

5 elemanlı dişli akış bölücü nerede kullanılır?

Tek pompadan gelen akışı birden fazla devreye eşit dağıtmak için tercih edilir. Eşit yüklenmeyen silindirlerin aynı hızda hareket etmesi, iki taraflı kaldırma sistemlerinin dengede kalması ve birden fazla hidrolik motorun aynı devirde dönmesi bu ürünle sağlanır.

Sık sorulan sorular

5 elemanlı akış bölücü ne demek?

Eleman sayısı, akışın kaç eşit parçaya bölüneceğini gösterir. AFD20.5-22N 5 elemanlıdır; giriş debisini 5 eşit çıkışa böler ve 5 silindiri veya motoru senkron çalıştırabilir. Katalogdaki tabloya göre bu yapıda 2 giriş portu bulunur ve toplam boy yaklaşık 660,5 mm'dir.

Çalışma basıncı ne kadardır?

Katalog tablosuna göre 21,9 cc elemanlar için sürekli çalışma basıncı 190 bar, kısa süreli ani (pik) basınç 220 bar'dır. Sistemin emniyet valfi ayarı sürekli çalışma basıncını aşmamalıdır.

Giriş ve çıkış portları hangi ölçüdedir?

Katalogdaki boy tablosuna göre bu ölçüde giriş portu G 3/4", çıkış portları G 1/2" dişlidir. 5 elemanlı yapıda 2 giriş portu bulunur. Bir giriş portundan geçebilecek en yüksek debi 80 l/dk'dır.

Hangi yağ ve filtrasyon önerilir?

Dişli akış bölücüler temiz mineral bazlı hidrolik yağla çalışır. Yağdaki kir elemanlar arasındaki kaçağı artırarak bölme hassasiyetini düşürür. Devrede uygun filtre kullanın ve yağı düzenli aralıklarla değiştirin. Bu modelin keçeleri NBR'dir.

Kullanırken dikkat edilmesi gerekenler

• Sistemdeki emniyet valfi ayarı bölücünün sürekli çalışma basıncını (190 bar) aşmamalıdır.
• Bölücüyü kuru çalıştırmayın; ilk çalıştırmadan önce yağla doldurun ve hatların havasını alın.
• Sürekli çalışma basıncını aşmayın; ani basınç değeri yalnızca kısa süreli pikler içindir.
• Hidrolik yağı temiz tutun; filtreleri ve yağı düzenli aralıklarla değiştirin.
