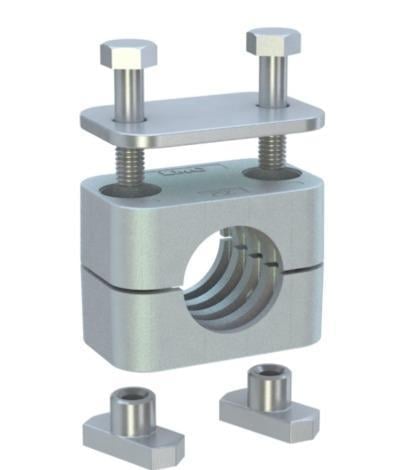

LMC 216G6-5080, DIN 3015/1 standart seri ailesinin G6 grubunda yer alan 50,8 mm alüminyum kelepçedir. Rayla birlikte kullanılan, üstte ayrı bir plaka (üstlük) bulunan tiptir; ray üzerinde konumlandırılır ve üst plaka sayesinde sıkma kuvveti eşit dağılır.
50,8 mm raya uyumlu üstlüklü kelepçe nerede kullanılır?
Bu alüminyum kelepçe, 50,8 mm boruların titreşimden korunması ve hattın sabit tutulması gereken her yerde kullanılır. Tarım ve iş makinelerinden sabit tesis hatlarına kadar geniş bir alanda kullanılır.
Sık sorulan sorular
50,8 mm kelepçe hangi boruya uyar?
Kelepçe, sabitleyeceği borunun veya hortumun dış çapına göre seçilir. 216G6-5080 50,8 mm dış çaplı boru veya hortum içindir; anma çapı R 1 1/2, inç karşılıkları 1 3/4" – 2". Kelepçe borudan büyük seçilirse boru titreşir, küçük seçilirse gövde zorlanarak çatlar.
Standart, ağır ve ikiz seri arasındaki fark nedir?
216G6-5080 standart seri (DIN 3015/1) kelepçedir. Standart seri genel amaçlı, hafif ve orta yüklü hatlar içindir; daha yüksek titreşim veya yük varsa ağır seri (DIN 3015/2) tercih edilir.
Raya uyumlu üstlüklü kelepçe nasıl takılır?
Önce alt plaka ve alt gövde yarısı konumlandırılır; boru yerleştirildikten sonra üst yarı kapatılır ve cıvatalar eşit sıkılır. Tabloya göre delik aralığı (L2) 66 mm'dir; montaj yüzeyindeki delikler bu ölçüye göre hazırlanmalıdır. 0,8 mm'den ince sac kullanılmamalıdır. Cıvatalar gövdeyi ezmeden, boru hareket etmeyecek kadar sıkılmalıdır.
216G6-5080 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 50,8 mm, Anma Çapı (R) R 1 1/2, İnç Karşılığı 1 3/4" – 2", Grup Çap Aralığı 44,5 – 50,8 mm, Uzunluk (L1) 86 mm, Delik Aralığı (L2) 66 mm, Yükseklik (H1) 40 mm, Toplam Yükseklik (H2) 80 mm, Min. Sac Kalınlığı (S) 0,8 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Dirseklerin, vanaların ve rakorların yakınına mutlaka kelepçe koyun.
