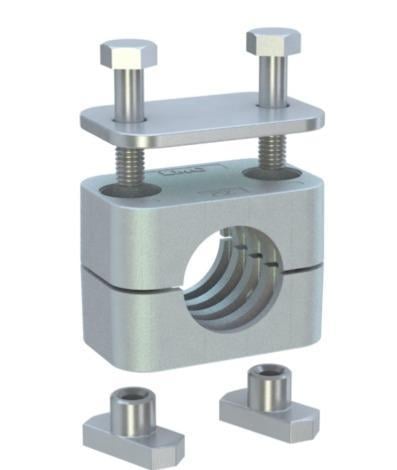

216G5-4200, 42 mm dış çaplı boru ve hortumlar için LMC standart seri raya uyumlu üstlüklü boru kelepçesidir. Gövdesi alüminyumdur ve DIN 3015/1 standardına uygundur.
42 mm raya uyumlu üstlüklü kelepçe nerede kullanılır?
Bu alüminyum kelepçe, 42 mm boruların titreşimden korunması ve hattın sabit tutulması gereken her yerde kullanılır. Tarım ve iş makinelerinden sabit tesis hatlarına kadar geniş bir alanda kullanılır.
Sık sorulan sorular
216G5-4200 kodu ne anlama gelir?
LMC kelepçe kodunda ilk rakam malzemeyi (2 = alüminyum), ikinci rakam seriyi (1 = standart seri, DIN 3015/1), üçüncü rakam montaj tipini (6 = raya uyumlu üstlüklü) gösterir. Ardından gelen G5 grup kodudur; tireden sonraki 4200 ise boru çapının 100 katıdır, yani 42 mm.
216G5-4200 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 42 mm, Anma Çapı (R) R 1 – R 1 1/4, İnç Karşılığı 1 1/4" – 1 1/2", Grup Çap Aralığı 32 – 42 mm, Uzunluk (L1) 71 mm, Delik Aralığı (L2) 52 mm, Yükseklik (H1) 35 mm, Toplam Yükseklik (H2) 72 mm, Min. Sac Kalınlığı (S) 0,8 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Boru kelepçesi hortumda kullanılır mı?
Evet. Tablodaki ölçü boru veya hortumun dış çapıdır (ØD); 42 mm dış çaplı bir hortum da 216G5-4200 ile sabitlenebilir. Hortumda kelepçe, hortumun hareketini engellemeden sürtünmeyi önleyecek şekilde konumlandırılmalıdır.
216G5-4200 raya nasıl bağlanır?
Bu standart seri kelepçe, LMC'nin C profil kelepçe raylarıyla birlikte kullanılır. Kelepçe sıkılmadan önce ray üzerinde kaydırılarak konumlandırılır; böylece her kelepçe için ayrı delik açmak gerekmez. Ray ölçüsünün standart seri kelepçeye uygun olduğundan emin olun.
Kullanırken dikkat edilmesi gerekenler
- 42 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Dirseklerin, vanaların ve rakorların yakınına mutlaka kelepçe koyun.
