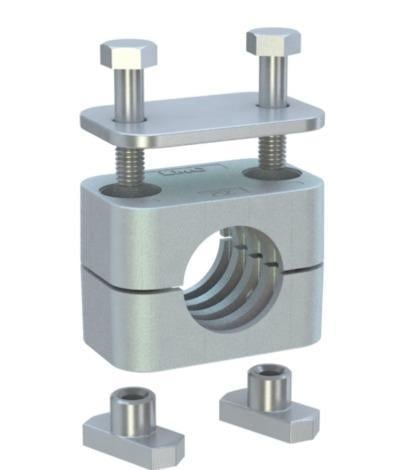

216G5-3500, 35 mm dış çaplı boru ve hortumlar için LMC standart seri raya uyumlu üstlüklü boru kelepçesidir. Gövdesi alüminyumdur ve DIN 3015/1 standardına uygundur.
35 mm raya uyumlu üstlüklü kelepçe nerede kullanılır?
35 mm dış çaplı boru ve hortumları taşımak için kullanılan bu standart seri kelepçe, tesisatı düzenli ve sabit tutar. İş makinelerinde, preslerde, hidrolik ünitelerde, gemi ve endüstriyel tesislerde boru tesisatının temel elemanıdır.
Sık sorulan sorular
216G5-3500 kodu ne anlama gelir?
LMC kelepçe kodunda ilk rakam malzemeyi (2 = alüminyum), ikinci rakam seriyi (1 = standart seri, DIN 3015/1), üçüncü rakam montaj tipini (6 = raya uyumlu üstlüklü) gösterir. Ardından gelen G5 grup kodudur; tireden sonraki 3500 ise boru çapının 100 katıdır, yani 35 mm.
Kelepçe montajında nelere dikkat edilir?
Önce alt plaka ve alt gövde yarısı konumlandırılır; boru yerleştirildikten sonra üst yarı kapatılır ve cıvatalar eşit sıkılır. 216G5-3500 için cıvata delikleri arasındaki mesafe (L2) 52 mm'dir. Montaj veya kaynak plakası için önerilen en düşük sac kalınlığı 0,8 mm'dir. Aşırı sıkma gövdeyi çatlatabilir; boru elle çevrilemeyecek kadar sıkmak yeterlidir.
Hidrolik hatlarda kelepçe neden gereklidir?
Bu kelepçe 35 mm'lik hattı raya uyumlu üstlüklü bağlantısıyla sabitler; boru kendi ağırlığı ve basınç darbeleriyle hareket etmez. Pompa titreşimi ve basınç dalgalanmaları boruya geçer; kelepçe bu titreşimi sönümleyerek rakor bağlantılarının gevşemesini önler.
216G5-3500 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 35 mm, Anma Çapı (R) R 1 – R 1 1/4, İnç Karşılığı 1 1/4" – 1 1/2", Grup Çap Aralığı 32 – 42 mm, Uzunluk (L1) 71 mm, Delik Aralığı (L2) 52 mm, Yükseklik (H1) 35 mm, Toplam Yükseklik (H2) 72 mm, Min. Sac Kalınlığı (S) 0,8 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 35 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Kaynak işlemlerini kelepçe gövdesi takılmadan önce tamamlayın.
