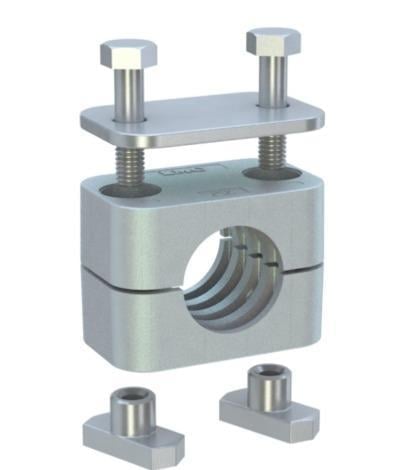

LMC 216G5-3370, DIN 3015/1 standart seri ailesinin G5 grubunda yer alan 33,7 mm alüminyum kelepçedir. Rayla birlikte kullanılan, üstte ayrı bir plaka (üstlük) bulunan tiptir; ray üzerinde konumlandırılır ve üst plaka sayesinde sıkma kuvveti eşit dağılır.
33,7 mm raya uyumlu üstlüklü kelepçe nerede kullanılır?
Raya uyumlu üstlüklü tipteki bu kelepçe, 33,7 mm'lik hatları makine gövdesine, profile veya duvara bağlamak için kullanılır. Ünite imalatçıları, makine üreticileri ve bakım servisleri tarafından hem yeni tesisatta hem de tamirde kullanılır.
Sık sorulan sorular
Standart, ağır ve ikiz seri arasındaki fark nedir?
216G5-3370 standart seri (DIN 3015/1) kelepçedir. Standart seri genel amaçlı, hafif ve orta yüklü hatlar içindir; daha yüksek titreşim veya yük varsa ağır seri (DIN 3015/2) tercih edilir.
Kelepçeler ne sıklıkla yerleştirilmelidir?
Kelepçe aralığı boru çapına, hattın titreşimine ve borunun taşıdığı yüklere göre belirlenir; 33,7 mm boru için bu üç etken birlikte değerlendirilmelidir. Vana, filtre gibi ağır parçalar boruya yük bindirmemeli; bunların her iki yanı kelepçeyle desteklenmelidir. Çok sayıda paralel boru varsa raya uyumlu kelepçelerle ortak bir hat oluşturmak işi kolaylaştırır.
216G5-3370 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 33,7 mm, Anma Çapı (R) R 1 – R 1 1/4, İnç Karşılığı 1 1/4" – 1 1/2", Grup Çap Aralığı 32 – 42 mm, Uzunluk (L1) 71 mm, Delik Aralığı (L2) 52 mm, Yükseklik (H1) 35 mm, Toplam Yükseklik (H2) 72 mm, Min. Sac Kalınlığı (S) 0,8 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
33,7 mm hortum bu kelepçeyle sabitlenebilir mi?
Kullanılabilir; 216G5-3370 33,7 mm dış çapa göre ölçülendirilmiştir ve bu çaptaki hortumlar için de uygundur. Hortumda kelepçe, hortumun hareketini engellemeden sürtünmeyi önleyecek şekilde konumlandırılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- 33,7 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Ağır elemanların iki tarafını kelepçeyle destekleyin.
