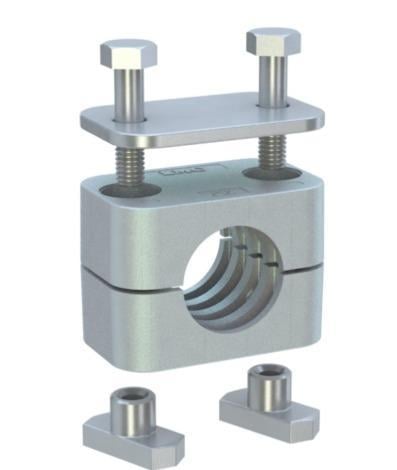

216G4-3000, 30 mm dış çaplı boru ve hortumlar için LMC standart seri raya uyumlu üstlüklü boru kelepçesidir. Gövdesi alüminyumdur ve DIN 3015/1 standardına uygundur.
30 mm raya uyumlu üstlüklü kelepçe nerede kullanılır?
Bu alüminyum kelepçe, 30 mm boruların titreşimden korunması ve hattın sabit tutulması gereken her yerde kullanılır. Tarım ve iş makinelerinden sabit tesis hatlarına kadar geniş bir alanda kullanılır.
Sık sorulan sorular
216G4-3000 hangi gruba girer?
Grup kodu, kelepçenin dış gövde ölçüsünü belirtir. Bir gruptaki tüm kelepçeler aynı dış ölçüye ve aynı cıvatalara sahiptir, sadece boru yuvasının çapı değişir. G4 grubu 26,9–30 mm kapsar; hat çapı değişse bile montaj yüzeyini yeniden delmek gerekmez.
Kelepçe malzemesi nasıl seçilir?
Bu kelepçenin gövdesi alüminyumdur; sıcak yüzeylerin yakınında ve yüksek yüklü hatlarda tercih edilir. Kodun ilk rakamı malzemeyi gösterir: 216G4-3000 için 2 = alüminyum.
Raya uyumlu üstlüklü kelepçe nasıl takılır?
Raya uyumlu üstlüklü kelepçede gövde iki yarıdan oluşur; boru bu iki yarının arasına alınır ve cıvatalarla sıkıştırılır. 216G4-3000 için cıvata delikleri arasındaki mesafe (L2) 40 mm'dir. Montaj veya kaynak plakası için önerilen en düşük sac kalınlığı 0,6 mm'dir. Aşırı sıkma gövdeyi çatlatabilir; boru elle çevrilemeyecek kadar sıkmak yeterlidir.
216G4-3000 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 30 mm, Anma Çapı (R) R 3/4, Grup Çap Aralığı 26,9 – 30 mm, Uzunluk (L1) 59 mm, Delik Aralığı (L2) 40 mm, Yükseklik (H1) 28 mm, Toplam Yükseklik (H2) 56 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Dirseklerin, vanaların ve rakorların yakınına mutlaka kelepçe koyun.
