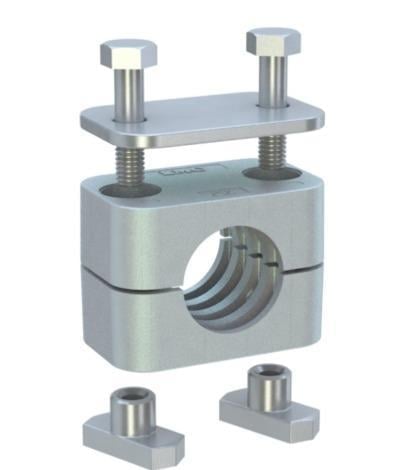

LMC 216G4-2800, DIN 3015/1 standart seri ailesinin G4 grubunda yer alan 28 mm alüminyum kelepçedir. Rayla birlikte kullanılan, üstte ayrı bir plaka (üstlük) bulunan tiptir; ray üzerinde konumlandırılır ve üst plaka sayesinde sıkma kuvveti eşit dağılır.
28 mm raya uyumlu üstlüklü kelepçe nerede kullanılır?
216G4-2800, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
216G4-2800 kodu ne anlama gelir?
LMC kelepçe kodunda ilk rakam malzemeyi (2 = alüminyum), ikinci rakam seriyi (1 = standart seri, DIN 3015/1), üçüncü rakam montaj tipini (6 = raya uyumlu üstlüklü) gösterir. Ardından gelen G4 grup kodudur; tireden sonraki 2800 ise boru çapının 100 katıdır, yani 28 mm.
G4 grubu ne demek?
216G4-2800 kodundaki G4, kelepçenin gövde büyüklüğünü gösteren grup kodudur. Aynı gruptaki kelepçelerin dış ölçüleri, cıvata ve plakaları ortaktır; yalnızca iç çapları farklıdır. G4 grubu 26,9–30 mm kapsar; hat çapı değişse bile montaj yüzeyini yeniden delmek gerekmez.
DIN 3015/1 ne anlama gelir?
216G4-2800 standart seri (DIN 3015/1) kelepçedir. Standart seri genel amaçlı, hafif ve orta yüklü hatlar içindir; daha yüksek titreşim veya yük varsa ağır seri (DIN 3015/2) tercih edilir.
216G4-2800 raya nasıl bağlanır?
Raya uyumlu üstlüklü tipteki 216G4-2800, ray kanalına yerleşen bir somunla sabitlenir. Ray sistemi, çok sayıda borunun yan yana döşendiği hatlarda montajı hızlandırır. Ray ölçüsünün standart seri kelepçeye uygun olduğundan emin olun.
Kullanırken dikkat edilmesi gerekenler
- 28 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (0,6 mm) altına inmeyin.
