26,9 mm borular için 216G4-2690, hidrolik ve pnömatik hatları sabitleyen raya uyumlu ve üstlüklü bir alüminyum boru kelepçesidir; anma çapı R 3/4.
26,9 mm raya uyumlu üstlüklü kelepçe nerede kullanılır?
26,9 mm dış çaplı boru ve hortumları taşımak için kullanılan bu standart seri kelepçe, tesisatı düzenli ve sabit tutar. İş makinelerinde, preslerde, hidrolik ünitelerde, gemi ve endüstriyel tesislerde boru tesisatının temel elemanıdır.
Sık sorulan sorular
Doğru kelepçe çapı nasıl seçilir?
Kelepçe, sabitleyeceği borunun veya hortumun dış çapına göre seçilir. 216G4-2690 26,9 mm dış çaplı boru veya hortum içindir; anma çapı R 3/4. Boru çapınız 26,9 mm değilse G4 grubundaki diğer çaplara bakabilirsiniz.
Kelepçe malzemesi nasıl seçilir?
Alüminyum gövdeli 216G4-2690, plastik gövdenin yetersiz kalabileceği zorlu ortamlar içindir. Kodun ilk rakamı malzemeyi gösterir: 216G4-2690 için 2 = alüminyum.
26,9 mm hatta kelepçe aralığı nasıl belirlenir?
26,9 mm boruda kelepçeler arası mesafe, hattın titreşim düzeyine ve boru üzerindeki ek yüklere göre seçilir. Vana, filtre gibi ağır parçalar boruya yük bindirmemeli; bunların her iki yanı kelepçeyle desteklenmelidir. Uzun düz hatlarda aralığı eşit tutmak hattın düzgün görünmesini ve yükün dengeli dağılmasını sağlar.
216G4-2690 ölçüleri nelerdir?

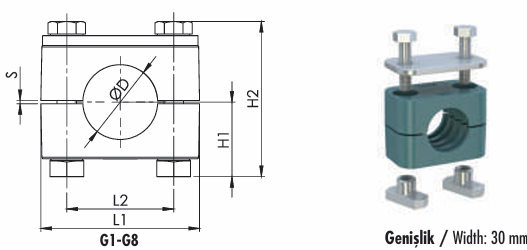

Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 26,9 mm, Anma Çapı (R) R 3/4, Grup Çap Aralığı 26,9 – 30 mm, Uzunluk (L1) 59 mm, Delik Aralığı (L2) 40 mm, Yükseklik (H1) 28 mm, Toplam Yükseklik (H2) 56 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- 26,9 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Kaynak işlemlerini kelepçe gövdesi takılmadan önce tamamlayın.
