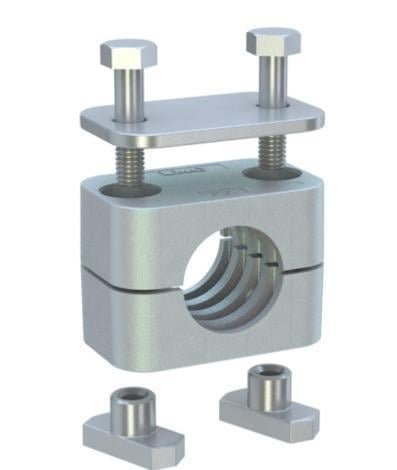

LMC 216G2-1720, DIN 3015/1 standart seri ailesinin G2 grubunda yer alan 17,2 mm alüminyum kelepçedir. Rayla birlikte kullanılan, üstte ayrı bir plaka (üstlük) bulunan tiptir; ray üzerinde konumlandırılır ve üst plaka sayesinde sıkma kuvveti eşit dağılır.
17,2 mm raya uyumlu üstlüklü kelepçe nerede kullanılır?
Raya uyumlu üstlüklü tipteki bu kelepçe, 17,2 mm'lik hatları makine gövdesine, profile veya duvara bağlamak için kullanılır. Ünite imalatçıları, makine üreticileri ve bakım servisleri tarafından hem yeni tesisatta hem de tamirde kullanılır.
Sık sorulan sorular
216G2-1720 kodu ne anlama gelir?
LMC kelepçe kodunda ilk rakam malzemeyi (2 = alüminyum), ikinci rakam seriyi (1 = standart seri, DIN 3015/1), üçüncü rakam montaj tipini (6 = raya uyumlu üstlüklü) gösterir. Ardından gelen G2 grup kodudur; tireden sonraki 1720 ise boru çapının 100 katıdır, yani 17,2 mm.
G2 grubu ne demek?
Grup kodu, kelepçenin dış gövde ölçüsünü belirtir. Aynı gruptaki kelepçelerin dış ölçüleri, cıvata ve plakaları ortaktır; yalnızca iç çapları farklıdır. G2 grubu 12,7–18 mm kapsar; hat çapı değişse bile montaj yüzeyini yeniden delmek gerekmez.
17,2 mm hatta kelepçe aralığı nasıl belirlenir?
17,2 mm boruda kelepçeler arası mesafe, hattın titreşim düzeyine ve boru üzerindeki ek yüklere göre seçilir. Dirseklerin, vanaların ve rakorların hemen yakınına mutlaka kelepçe konur.
216G2-1720 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 17,2 mm, Anma Çapı (R) R 1/4 – R 3/8, İnç Karşılığı 1/2" – 5/8", Grup Çap Aralığı 12,7 – 18 mm, Uzunluk (L1) 42 mm, Delik Aralığı (L2) 26 mm, Yükseklik (H1) 23,5 mm, Toplam Yükseklik (H2) 47 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 17,2 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Ağır elemanların iki tarafını kelepçeyle destekleyin.
