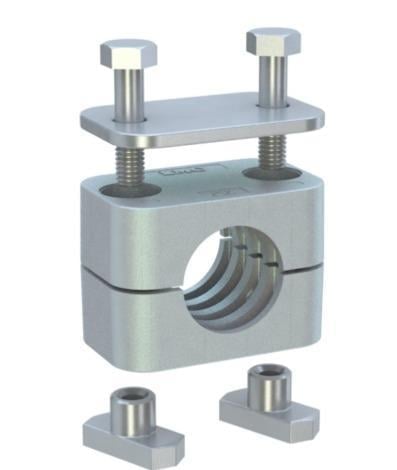

9,5 mm borular için 216G1-950, hidrolik ve pnömatik hatları sabitleyen raya uyumlu ve üstlüklü bir alüminyum boru kelepçesidir; anma çapı R 1/8.
9,5 mm raya uyumlu üstlüklü kelepçe nerede kullanılır?
9,5 mm dış çaplı boru ve hortumları taşımak için kullanılan bu standart seri kelepçe, tesisatı düzenli ve sabit tutar. İş makinelerinde, preslerde, hidrolik ünitelerde, gemi ve endüstriyel tesislerde boru tesisatının temel elemanıdır.
Sık sorulan sorular
Raya uyumlu üstlüklü kelepçe nasıl takılır?
Alt gövde yarısı plakasıyla birlikte yüzeye yerleştirilir, boru gövdeye oturtulur, ardından üst gövde takılarak cıvatalarla sıkılır. Tabloya göre delik aralığı (L2) 20 mm'dir; montaj yüzeyindeki delikler bu ölçüye göre hazırlanmalıdır. 0,4 mm'den ince sac kullanılmamalıdır. Cıvatalar gövdeyi ezmeden, boru hareket etmeyecek kadar sıkılmalıdır.
Hidrolik hatlarda kelepçe neden gereklidir?
Bu kelepçe 9,5 mm'lik hattı raya uyumlu üstlüklü bağlantısıyla sabitler; boru kendi ağırlığı ve basınç darbeleriyle hareket etmez. Pompa titreşimi ve basınç dalgalanmaları boruya geçer; kelepçe bu titreşimi sönümleyerek rakor bağlantılarının gevşemesini önler.
Kelepçeler ne sıklıkla yerleştirilmelidir?
Kesin aralık uygulamaya göre değişir; 9,5 mm'lik bir hatta titreşim arttıkça kelepçeler sıklaştırılmalıdır. Dirseklerin, vanaların ve rakorların hemen yakınına mutlaka kelepçe konur. Çok sayıda paralel boru varsa raya uyumlu kelepçelerle ortak bir hat oluşturmak işi kolaylaştırır.
216G1-950 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 9,5 mm, Anma Çapı (R) R 1/8, İnç Karşılığı 1/4" – 5/16" – 3/8", Grup Çap Aralığı 6 – 12 mm, Uzunluk (L1) 36 mm, Delik Aralığı (L2) 20 mm, Yükseklik (H1) 20,5 mm, Toplam Yükseklik (H2) 41 mm, Min. Sac Kalınlığı (S) 0,4 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Kaynak işlemlerini kelepçe gövdesi takılmadan önce tamamlayın.
