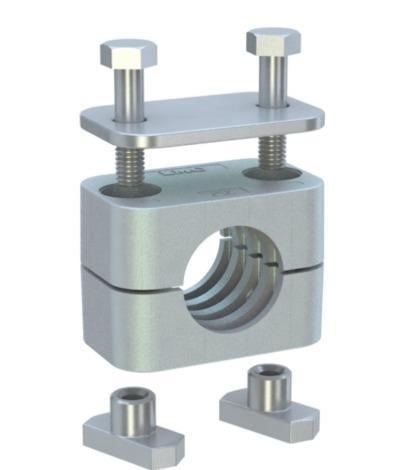

216G1-640, 6,4 mm dış çaplı boru ve hortumlar için LMC standart seri raya uyumlu üstlüklü boru kelepçesidir. Gövdesi alüminyumdur ve DIN 3015/1 standardına uygundur.
6,4 mm raya uyumlu üstlüklü kelepçe nerede kullanılır?
6,4 mm dış çaplı boru ve hortumları taşımak için kullanılan bu standart seri kelepçe, tesisatı düzenli ve sabit tutar. İş makinelerinde, preslerde, hidrolik ünitelerde, gemi ve endüstriyel tesislerde boru tesisatının temel elemanıdır.
Sık sorulan sorular
216G1-640 kodu ne anlama gelir?
LMC kelepçe kodunda ilk rakam malzemeyi (2 = alüminyum), ikinci rakam seriyi (1 = standart seri, DIN 3015/1), üçüncü rakam montaj tipini (6 = raya uyumlu üstlüklü) gösterir. Ardından gelen G1 grup kodudur; tireden sonraki 640 ise boru çapının 100 katıdır, yani 6,4 mm.
Doğru kelepçe çapı nasıl seçilir?
Kelepçe, sabitleyeceği borunun veya hortumun dış çapına göre seçilir. 216G1-640 6,4 mm dış çaplı boru veya hortum içindir; anma çapı R 1/8, inç karşılıkları 1/4" – 5/16" – 3/8". Boru çapınız 6,4 mm değilse G1 grubundaki diğer çaplara bakabilirsiniz.
DIN 3015/1 ne anlama gelir?
216G1-640 standart seri (DIN 3015/1) kelepçedir. Genel hidrolik hatlarda standart seri yeterlidir; ağır yüklü hatlar için DIN 3015/2, iki boruyu birlikte taşımak için DIN 3015/3 seçilir.
216G1-640 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 6,4 mm, Anma Çapı (R) R 1/8, İnç Karşılığı 1/4" – 5/16" – 3/8", Grup Çap Aralığı 6 – 12 mm, Uzunluk (L1) 36 mm, Delik Aralığı (L2) 20 mm, Yükseklik (H1) 20,5 mm, Toplam Yükseklik (H2) 41 mm, Min. Sac Kalınlığı (S) 0,4 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Kaynak işlemlerini kelepçe gövdesi takılmadan önce tamamlayın.
