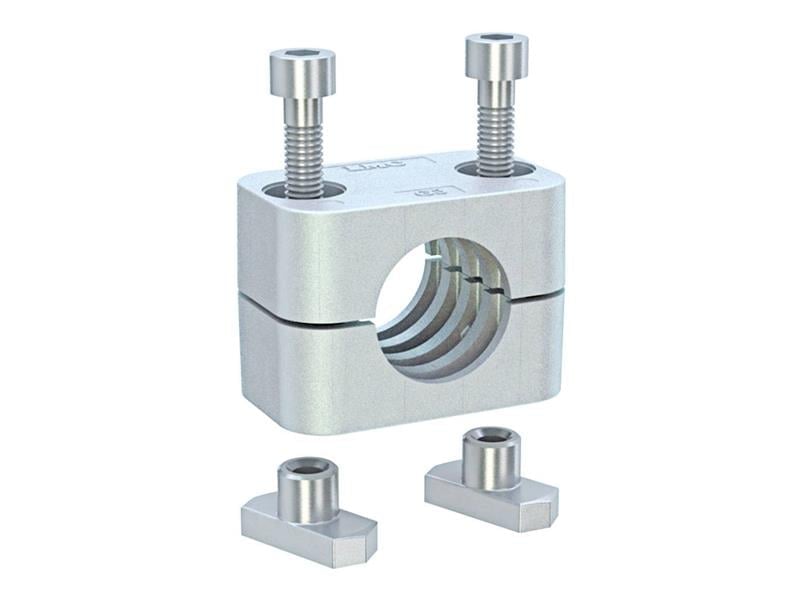

215G4-3000, 30 mm dış çaplı boru ve hortumlar için LMC standart seri raya uyumlu boru kelepçesidir. Gövdesi alüminyumdur ve DIN 3015/1 standardına uygundur.
30 mm raya uyumlu kelepçe nerede kullanılır?
Raya uyumlu tipteki bu kelepçe, 30 mm'lik hatları makine gövdesine, profile veya duvara bağlamak için kullanılır. Ünite imalatçıları, makine üreticileri ve bakım servisleri tarafından hem yeni tesisatta hem de tamirde kullanılır.
Sık sorulan sorular
Standart, ağır ve ikiz seri arasındaki fark nedir?
215G4-3000 standart seri (DIN 3015/1) kelepçedir. Standart seri genel amaçlı, hafif ve orta yüklü hatlar içindir; daha yüksek titreşim veya yük varsa ağır seri (DIN 3015/2) tercih edilir.
Kelepçe nasıl monte edilir?
Önce alt plaka ve alt gövde yarısı konumlandırılır; boru yerleştirildikten sonra üst yarı kapatılır ve cıvatalar eşit sıkılır. 215G4-3000 için cıvata delikleri arasındaki mesafe (L2) 40 mm'dir. 0,6 mm'den ince sac kullanılmamalıdır. Aşırı sıkma gövdeyi çatlatabilir; boru elle çevrilemeyecek kadar sıkmak yeterlidir.
215G4-3000 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 30 mm, Anma Çapı (R) R 3/4, Grup Çap Aralığı 26,9 – 30 mm, Uzunluk (L1) 59 mm, Delik Aralığı (L2) 40 mm, Yükseklik (H1) 28 mm, Toplam Yükseklik (H2) 49 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Bu kelepçe için hangi ray gerekir?
Raya uyumlu tipteki 215G4-3000, ray kanalına yerleşen bir somunla sabitlenir. Ray önce yüzeye sabitlenir; kelepçe ray kanalındaki somunla bağlanır ve ray boyunca istenen konuma kaydırılabilir. Ray ve kelepçe serisinin uyumunu sipariş öncesi kontrol edin.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Ağır elemanların iki tarafını kelepçeyle destekleyin.
