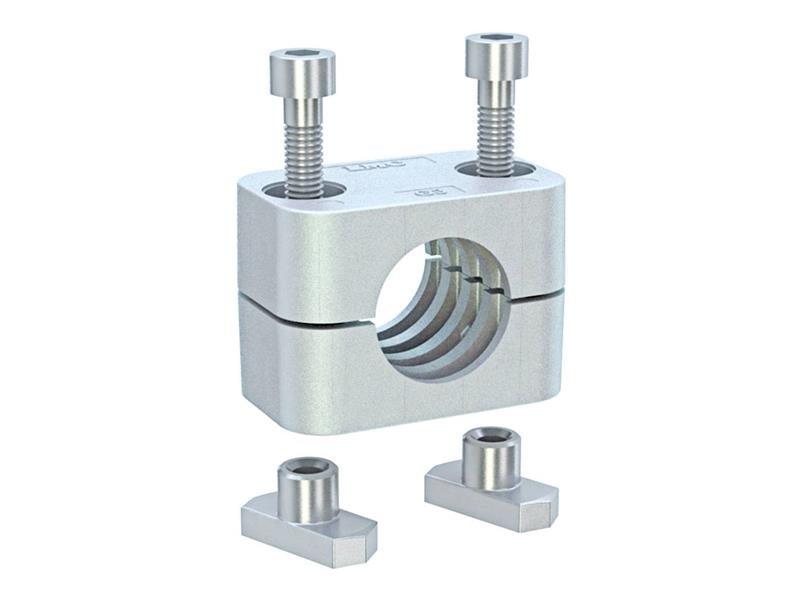

LMC 215G3-2500, DIN 3015/1 standart seri ailesinin G3 grubunda yer alan 25 mm alüminyum kelepçedir. Kelepçe rayına (C profil) takılan özel somunla sabitlenir; ray üzerinde istenen konuma kaydırılarak yerleştirilebilir.
25 mm raya uyumlu kelepçe nerede kullanılır?
25 mm dış çaplı boru ve hortumları taşımak için kullanılan bu standart seri kelepçe, tesisatı düzenli ve sabit tutar. İş makinelerinde, preslerde, hidrolik ünitelerde, gemi ve endüstriyel tesislerde boru tesisatının temel elemanıdır.
Sık sorulan sorular
G3 grubu ne demek?
215G3-2500 kodundaki G3, kelepçenin gövde büyüklüğünü gösteren grup kodudur. Bir gruptaki tüm kelepçeler aynı dış ölçüye ve aynı cıvatalara sahiptir, sadece boru yuvasının çapı değişir. G3 grubu 19–25,4 mm kapsar; hat çapı değişse bile montaj yüzeyini yeniden delmek gerekmez.
25 mm hatta kelepçe aralığı nasıl belirlenir?
Kelepçe aralığı boru çapına, hattın titreşimine ve borunun taşıdığı yüklere göre belirlenir; 25 mm boru için bu üç etken birlikte değerlendirilmelidir. Yön değiştiren noktalarda ve ağır bağlantı elemanlarının iki tarafında kelepçe kullanılmalıdır.
215G3-2500 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 25 mm, Anma Çapı (R) R 1/2, İnç Karşılığı 3/4" – 7/8" – 1", Grup Çap Aralığı 19 – 25,4 mm, Uzunluk (L1) 50 mm, Delik Aralığı (L2) 33 mm, Yükseklik (H1) 25 mm, Toplam Yükseklik (H2) 43 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
215G3-2500 raya nasıl bağlanır?
Bu standart seri kelepçe, LMC'nin C profil kelepçe raylarıyla birlikte kullanılır. Ray önce yüzeye sabitlenir; kelepçe ray kanalındaki somunla bağlanır ve ray boyunca istenen konuma kaydırılabilir.
Kullanırken dikkat edilmesi gerekenler
- 25 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Kaynak işlemlerini kelepçe gövdesi takılmadan önce tamamlayın.
