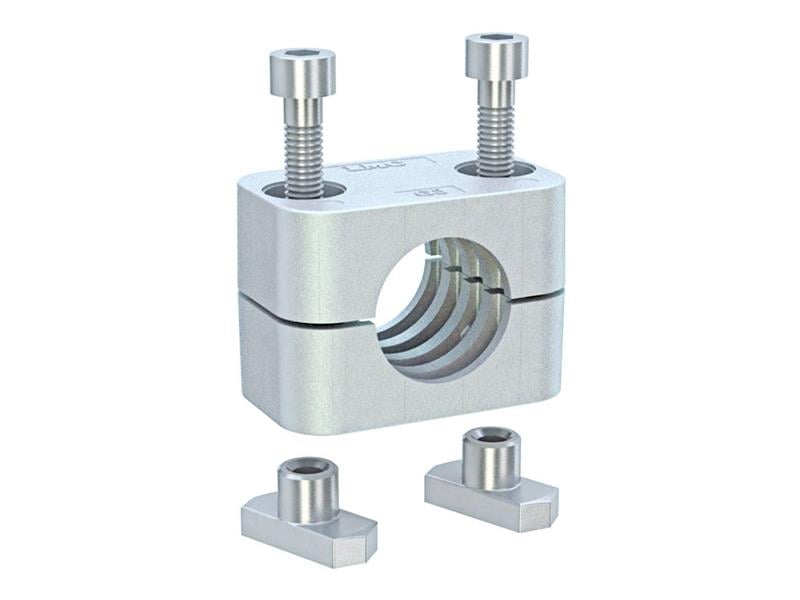

LMC 215G1-950, DIN 3015/1 standart seri ailesinin G1 grubunda yer alan 9,5 mm alüminyum kelepçedir. Kelepçe rayına (C profil) takılan özel somunla sabitlenir; ray üzerinde istenen konuma kaydırılarak yerleştirilebilir.
9,5 mm raya uyumlu kelepçe nerede kullanılır?
Raya uyumlu tipteki bu kelepçe, 9,5 mm'lik hatları makine gövdesine, profile veya duvara bağlamak için kullanılır. Ünite imalatçıları, makine üreticileri ve bakım servisleri tarafından hem yeni tesisatta hem de tamirde kullanılır.
Sık sorulan sorular
Raya uyumlu kelepçe ne demek?
Kelepçe rayına (C profil) takılan özel somunla sabitlenir; ray üzerinde istenen konuma kaydırılarak yerleştirilebilir. Alüminyum gövdeli 215G1-950, bu montaj tipinin standart seri üyesidir.
Kelepçe ne işe yarar?
Standart seri bir kelepçe olan 215G1-950, 9,5 mm boruyu taşıyıcı yüzeye bağlayarak hattın konumunu korur. Hidrolik sistemde basınç darbeleri boruyu hareket ettirmek ister; kelepçe bu hareketi sınırlar ve bağlantı noktalarını korur. DIN 3015/1 standardındaki ölçüler sayesinde aynı gruptaki kelepçeler aynı montaj deliklerine takılabilir.
215G1-950 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 9,5 mm, Anma Çapı (R) R 1/8, İnç Karşılığı 1/4" – 5/16" – 3/8", Grup Çap Aralığı 6 – 12 mm, Uzunluk (L1) 36 mm, Delik Aralığı (L2) 20 mm, Yükseklik (H1) 20,5 mm, Toplam Yükseklik (H2) 34 mm, Min. Sac Kalınlığı (S) 0,4 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
9,5 mm hortum bu kelepçeyle sabitlenebilir mi?
Kullanılabilir; 215G1-950 9,5 mm dış çapa göre ölçülendirilmiştir ve bu çaptaki hortumlar için de uygundur. Hortumda kelepçe, hortumun hareketini engellemeden sürtünmeyi önleyecek şekilde konumlandırılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Ağır elemanların iki tarafını kelepçeyle destekleyin.
