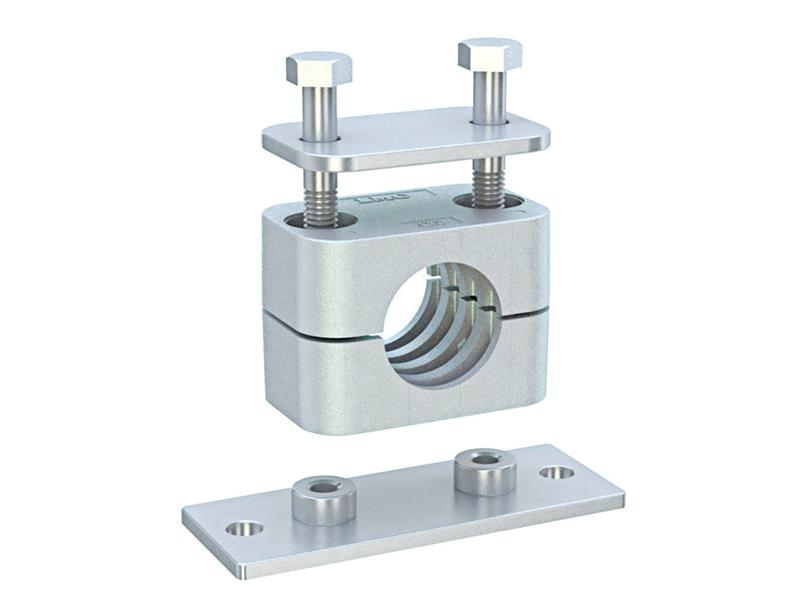

33,7 mm borular için 214G5-3370, hidrolik ve pnömatik hatları sabitleyen çift plakalı ve montaj delikli bir alüminyum boru kelepçesidir; anma çapı R 1 – R 1 1/4.
33,7 mm çift plakalı montaj delikli kelepçe nerede kullanılır?
214G5-3370, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
Standart seri kelepçe ne zaman seçilir?
214G5-3370 standart seri (DIN 3015/1) kelepçedir. Genel hidrolik hatlarda standart seri yeterlidir; ağır yüklü hatlar için DIN 3015/2, iki boruyu birlikte taşımak için DIN 3015/3 seçilir.
Çift plakalı montaj delikli kelepçe ne demek?
Üst ve alt plakalıdır, alt plakada montaj delikleri bulunur; hem sağlam sıkma hem de doğrudan yüzeye montaj sağlar. 214G5-3370 bu montaj tipindedir.
214G5-3370 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 33,7 mm, Anma Çapı (R) R 1 – R 1 1/4, İnç Karşılığı 1 1/4" – 1 1/2", Grup Çap Aralığı 32 – 42 mm, Uzunluk (L1) 100 mm, Delik Aralığı (L2) 52 mm, Yükseklik (H1) 32 mm, Toplam Yükseklik (H2) 68 mm, Min. Sac Kalınlığı (S) 0,8 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kelepçe hortum için de kullanılabilir mi?
33,7 mm dış çaplı hortumlar bu kelepçeye oturur, çünkü ölçü (ØD) boru ve hortum için aynı şekilde verilir. Basınçla hortum boyu bir miktar değişir; kelepçe hortumu tamamen kilitlememeli, sadece yönlendirmelidir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 33,7 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (0,8 mm) altına inmeyin.
