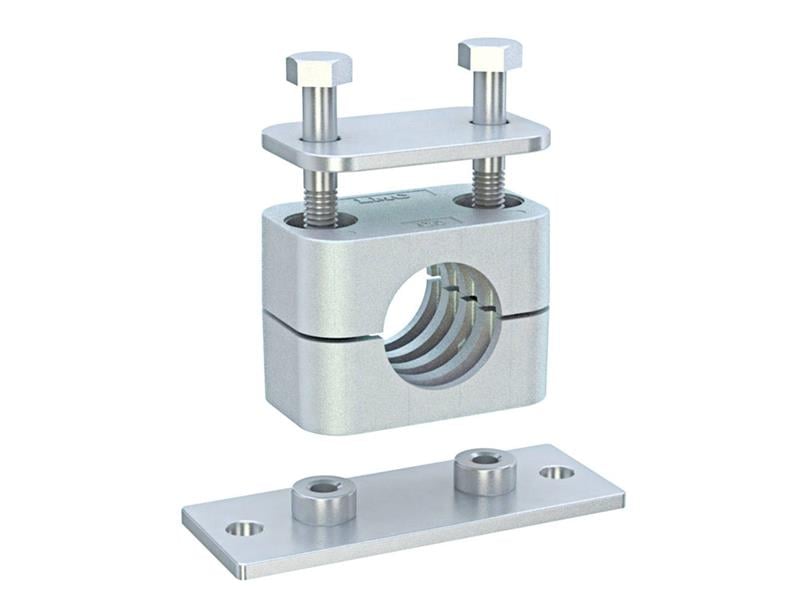

214G5-3200, 32 mm dış çaplı boru ve hortumlar için LMC standart seri çift plakalı montaj delikli boru kelepçesidir. Gövdesi alüminyumdur ve DIN 3015/1 standardına uygundur.
32 mm çift plakalı montaj delikli kelepçe nerede kullanılır?
214G5-3200, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
32 mm kelepçe hangi boruya uyar?
Seçimde esas alınan ölçü borunun iç çapı değil, dış çapıdır. 214G5-3200 32 mm dış çaplı boru veya hortum içindir; anma çapı R 1 – R 1 1/4, inç karşılıkları 1 1/4" – 1 1/2". Ölçü tutmazsa boru ya gövde içinde boşta kalır ya da gövde zorlanır.
Kelepçedeki G5 kodu neyi gösterir?
G5, LMC kelepçelerinde gövde boyutunu tanımlayan grup kodudur. Bir gruptaki tüm kelepçeler aynı dış ölçüye ve aynı cıvatalara sahiptir, sadece boru yuvasının çapı değişir. G5 grubu 32–42 mm kapsar; bu sayede aynı montaj deliklerine farklı çaptaki borular bağlanabilir.
Standart seri kelepçe ne zaman seçilir?
214G5-3200 standart seri (DIN 3015/1) kelepçedir. Genel hidrolik hatlarda standart seri yeterlidir; ağır yüklü hatlar için DIN 3015/2, iki boruyu birlikte taşımak için DIN 3015/3 seçilir.
214G5-3200 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 32 mm, Anma Çapı (R) R 1 – R 1 1/4, İnç Karşılığı 1 1/4" – 1 1/2", Grup Çap Aralığı 32 – 42 mm, Uzunluk (L1) 100 mm, Delik Aralığı (L2) 52 mm, Yükseklik (H1) 32 mm, Toplam Yükseklik (H2) 68 mm, Min. Sac Kalınlığı (S) 0,8 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (0,8 mm) altına inmeyin.
