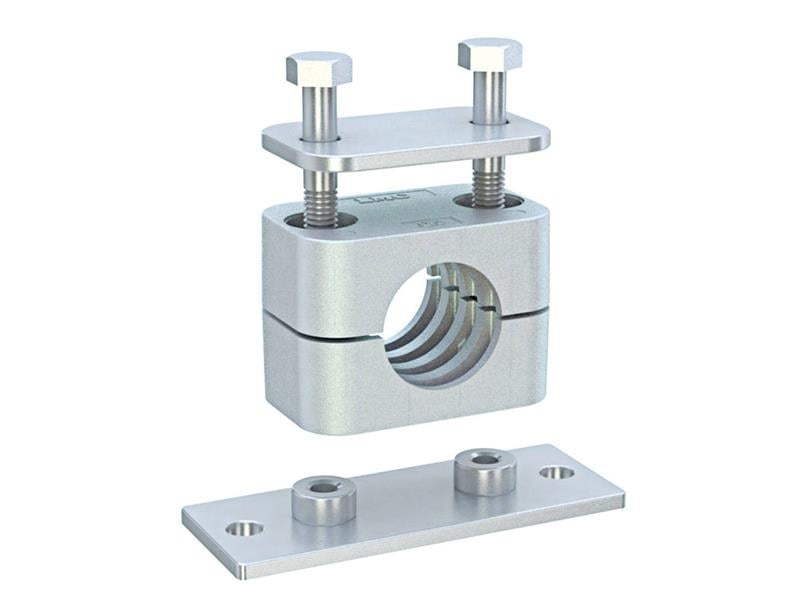

28 mm borular için 214G4-2800, hidrolik ve pnömatik hatları sabitleyen çift plakalı ve montaj delikli bir alüminyum boru kelepçesidir; anma çapı R 3/4.
28 mm çift plakalı montaj delikli kelepçe nerede kullanılır?
Çift plakalı montaj delikli tipteki bu kelepçe, 28 mm'lik hatları makine gövdesine, profile veya duvara bağlamak için kullanılır. Ünite imalatçıları, makine üreticileri ve bakım servisleri tarafından hem yeni tesisatta hem de tamirde kullanılır.
Sık sorulan sorular
G4 grubu ne demek?
G4, LMC kelepçelerinde gövde boyutunu tanımlayan grup kodudur. Grup içindeki kelepçeler birbirinin yerine aynı montaj deliklerine takılabilir. G4 grubu 26,9–30 mm kapsar, 28 mm de bu aralıktadır.
Çift plakalı montaj delikli kelepçe ne demek?
Üst ve alt plakalıdır, alt plakada montaj delikleri bulunur; hem sağlam sıkma hem de doğrudan yüzeye montaj sağlar. Alüminyum gövdeli 214G4-2800, bu montaj tipinin standart seri üyesidir.
214G4-2800 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 28 mm, Anma Çapı (R) R 3/4, Grup Çap Aralığı 26,9 – 30 mm, Uzunluk (L1) 87 mm, Delik Aralığı (L2) 40 mm, Yükseklik (H1) 24 mm, Toplam Yükseklik (H2) 52 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
214G4-2800 hangi yüzeye monte edilir?
Kelepçelerin alt plakası doğrudan yüzeye cıvatalanabilir veya ayrı bir kaynak plakasına bağlanabilir. Plaka yüzeye kaynatıldıktan sonra kelepçe gövdesi takılır; böylece kaynak sıcağı gövdeye zarar vermez. Plaka için 0,6 mm ve üzeri sac kullanılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 28 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Ağır elemanların iki tarafını kelepçeyle destekleyin.
