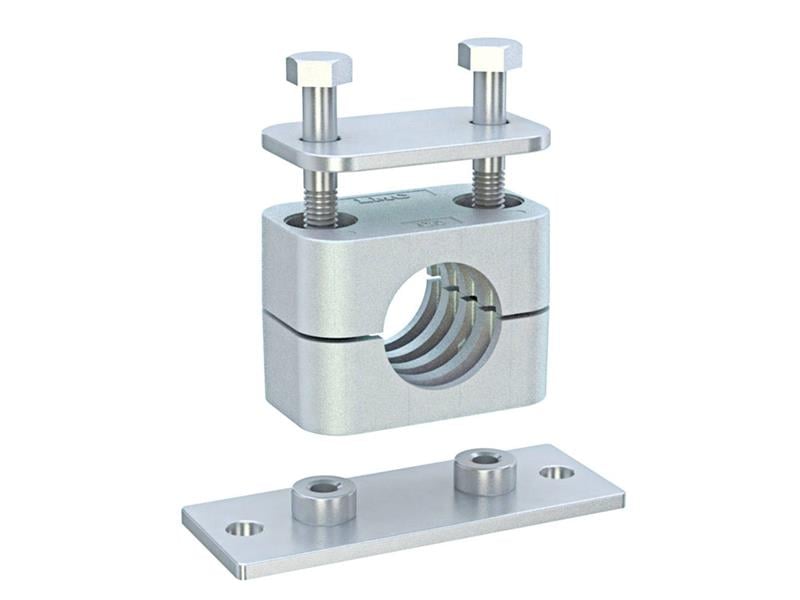

214G3-2300, 23 mm dış çaplı boru ve hortumlar için LMC standart seri çift plakalı montaj delikli boru kelepçesidir. Gövdesi alüminyumdur ve DIN 3015/1 standardına uygundur.
23 mm çift plakalı montaj delikli kelepçe nerede kullanılır?
214G3-2300, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
G3 grubu ne demek?
Grup kodu, kelepçenin dış gövde ölçüsünü belirtir. Grup içindeki kelepçeler birbirinin yerine aynı montaj deliklerine takılabilir. G3 grubu 19–25,4 mm kapsar, 23 mm de bu aralıktadır.
Çift plakalı montaj delikli kelepçe nasıl takılır?
Alt gövde yarısı plakasıyla birlikte yüzeye yerleştirilir, boru gövdeye oturtulur, ardından üst gövde takılarak cıvatalarla sıkılır. 214G3-2300 için cıvata delikleri arasındaki mesafe (L2) 33 mm'dir. 0,6 mm'den ince sac kullanılmamalıdır. Cıvatalar gövdeyi ezmeden, boru hareket etmeyecek kadar sıkılmalıdır.
Kelepçeler ne sıklıkla yerleştirilmelidir?
Kelepçe aralığı boru çapına, hattın titreşimine ve borunun taşıdığı yüklere göre belirlenir; 23 mm boru için bu üç etken birlikte değerlendirilmelidir. Dirseklerin, vanaların ve rakorların hemen yakınına mutlaka kelepçe konur.
Kelepçe kaynak plakasına nasıl bağlanır?
Çift plakalı montaj delikli kelepçe, yüzeye cıvatayla ya da önceden kaynatılmış bir plakaya bağlanır. Plaka yüzeye kaynatıldıktan sonra kelepçe gövdesi takılır; böylece kaynak sıcağı gövdeye zarar vermez. Plaka için 0,6 mm ve üzeri sac kullanılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (0,6 mm) altına inmeyin.
