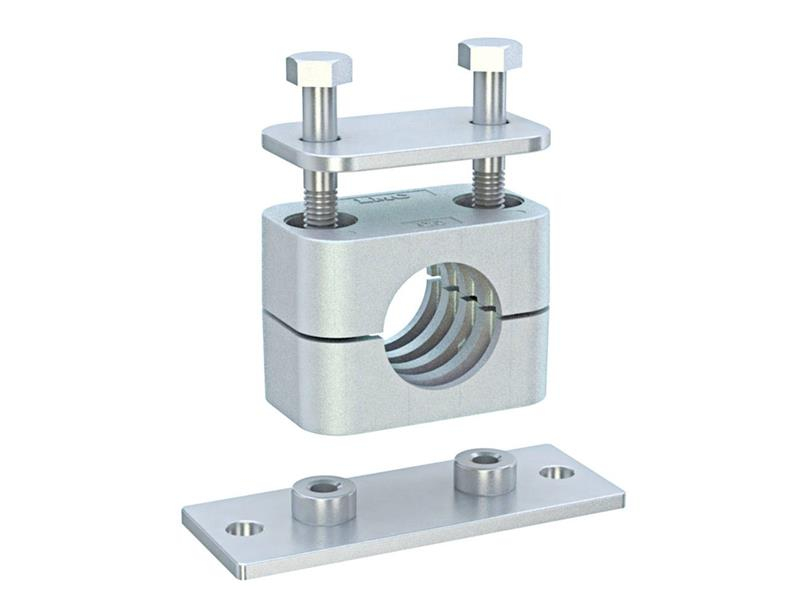

214G1-950, 9,5 mm dış çaplı boru ve hortumlar için LMC standart seri çift plakalı montaj delikli boru kelepçesidir. Gövdesi alüminyumdur ve DIN 3015/1 standardına uygundur.
9,5 mm çift plakalı montaj delikli kelepçe nerede kullanılır?
Bu alüminyum kelepçe, 9,5 mm boruların titreşimden korunması ve hattın sabit tutulması gereken her yerde kullanılır. Tarım ve iş makinelerinden sabit tesis hatlarına kadar geniş bir alanda kullanılır.
Sık sorulan sorular
Standart, ağır ve ikiz seri arasındaki fark nedir?
214G1-950 standart seri (DIN 3015/1) kelepçedir. Standart seri genel amaçlı, hafif ve orta yüklü hatlar içindir; daha yüksek titreşim veya yük varsa ağır seri (DIN 3015/2) tercih edilir.
Kelepçe montajında nelere dikkat edilir?
Çift plakalı montaj delikli kelepçede gövde iki yarıdan oluşur; boru bu iki yarının arasına alınır ve cıvatalarla sıkıştırılır. 214G1-950 için cıvata delikleri arasındaki mesafe (L2) 20 mm'dir. Montaj veya kaynak plakası için önerilen en düşük sac kalınlığı 0,4 mm'dir. Aşırı sıkma gövdeyi çatlatabilir; boru elle çevrilemeyecek kadar sıkmak yeterlidir.
214G1-950 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 9,5 mm, Anma Çapı (R) R 1/8, İnç Karşılığı 1/4" – 5/16" – 3/8", Grup Çap Aralığı 6 – 12 mm, Uzunluk (L1) 64 mm, Delik Aralığı (L2) 20 mm, Yükseklik (H1) 16,5 mm, Toplam Yükseklik (H2) 37 mm, Min. Sac Kalınlığı (S) 0,4 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kelepçe doğrudan kaynak edilebilir mi?
Alüminyum kelepçe gövdesine doğrudan kaynak yapılmaz; bunun yerine kaynak plakası kullanılır. Plaka yüzeye kaynatıldıktan sonra kelepçe gövdesi takılır; böylece kaynak sıcağı gövdeye zarar vermez. Tabloda önerilen en düşük sac kalınlığı 0,4 mm'dir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Dirseklerin, vanaların ve rakorların yakınına mutlaka kelepçe koyun.
