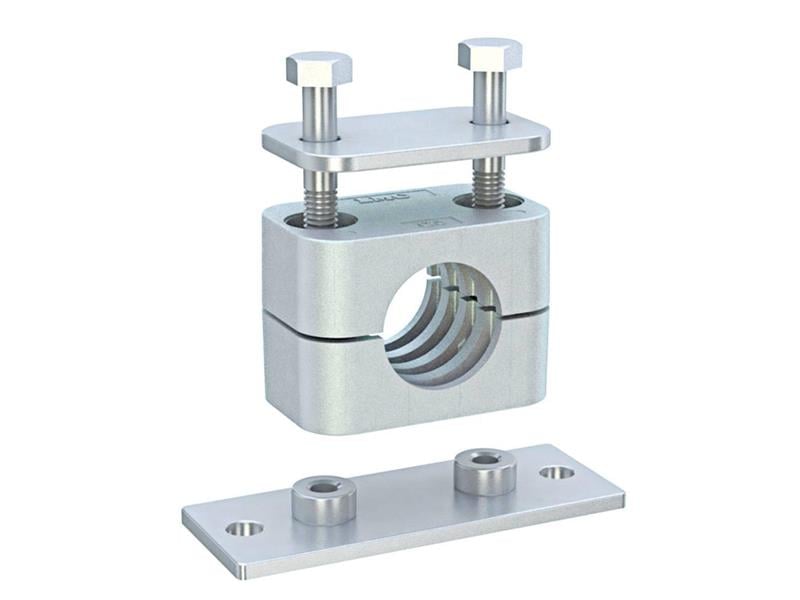

LMC 214G1-1000, DIN 3015/1 standart seri ailesinin G1 grubunda yer alan 10 mm alüminyum kelepçedir. Üst ve alt plakalıdır, alt plakada montaj delikleri bulunur; hem sağlam sıkma hem de doğrudan yüzeye montaj sağlar.
10 mm çift plakalı montaj delikli kelepçe nerede kullanılır?
214G1-1000, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
G1 grubu ne demek?
214G1-1000 kodundaki G1, kelepçenin gövde büyüklüğünü gösteren grup kodudur. Aynı gruptaki kelepçelerin dış ölçüleri, cıvata ve plakaları ortaktır; yalnızca iç çapları farklıdır. G1 grubu 6–12 mm kapsar; hat çapı değişse bile montaj yüzeyini yeniden delmek gerekmez.
Kelepçe malzemesi nasıl seçilir?
214G1-1000 alüminyum gövdelidir; alüminyum, plastiğe göre daha yüksek sıcaklık ve mekanik yüke dayanır. Kodun ilk rakamı malzemeyi gösterir: 214G1-1000 için 2 = alüminyum.
214G1-1000 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 10 mm, Anma Çapı (R) R 1/8, İnç Karşılığı 1/4" – 5/16" – 3/8", Grup Çap Aralığı 6 – 12 mm, Uzunluk (L1) 64 mm, Delik Aralığı (L2) 20 mm, Yükseklik (H1) 16,5 mm, Toplam Yükseklik (H2) 37 mm, Min. Sac Kalınlığı (S) 0,4 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kelepçe hortum için de kullanılabilir mi?
10 mm dış çaplı hortumlar bu kelepçeye oturur, çünkü ölçü (ØD) boru ve hortum için aynı şekilde verilir. Basınçla hortum boyu bir miktar değişir; kelepçe hortumu tamamen kilitlememeli, sadece yönlendirmelidir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 10 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (0,4 mm) altına inmeyin.
