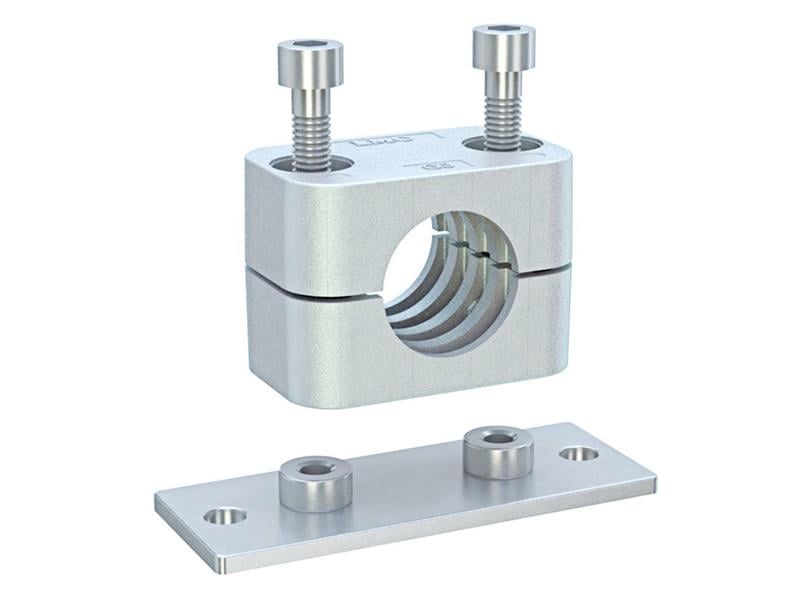

42 mm borular için 213G5-4200, hidrolik ve pnömatik hatları sabitleyen montaj delikli bir alüminyum boru kelepçesidir; anma çapı R 1 – R 1 1/4.
42 mm montaj delikli kelepçe nerede kullanılır?
213G5-4200, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
Standart, ağır ve ikiz seri arasındaki fark nedir?
213G5-4200 standart seri (DIN 3015/1) kelepçedir. Standart seri genel amaçlı, hafif ve orta yüklü hatlar içindir; daha yüksek titreşim veya yük varsa ağır seri (DIN 3015/2) tercih edilir.
Montaj delikli kelepçe ne demek?
Alt plakasında montaj delikleri bulunur; kelepçe cıvatalarla doğrudan bir yüzeye veya profile sabitlenir. 213G5-4200 bu montaj tipindedir.
Montaj delikli kelepçe nasıl takılır?
Alt gövde yarısı plakasıyla birlikte yüzeye yerleştirilir, boru gövdeye oturtulur, ardından üst gövde takılarak cıvatalarla sıkılır. 213G5-4200 için cıvata delikleri arasındaki mesafe (L2) 52 mm'dir. 0,8 mm'den ince sac kullanılmamalıdır. Aşırı sıkma gövdeyi çatlatabilir; boru elle çevrilemeyecek kadar sıkmak yeterlidir.
213G5-4200 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 42 mm, Anma Çapı (R) R 1 – R 1 1/4, İnç Karşılığı 1 1/4" – 1 1/2", Grup Çap Aralığı 32 – 42 mm, Uzunluk (L1) 100 mm, Delik Aralığı (L2) 52 mm, Yükseklik (H1) 32 mm, Toplam Yükseklik (H2) 61 mm, Min. Sac Kalınlığı (S) 0,8 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (0,8 mm) altına inmeyin.
