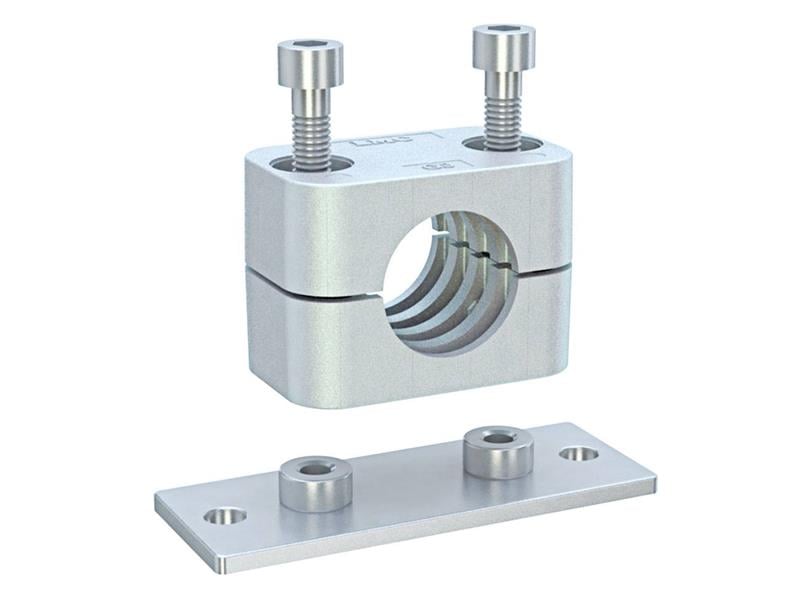

33,7 mm borular için 213G5-3370, hidrolik ve pnömatik hatları sabitleyen montaj delikli bir alüminyum boru kelepçesidir; anma çapı R 1 – R 1 1/4.
33,7 mm montaj delikli kelepçe nerede kullanılır?
33,7 mm dış çaplı boru ve hortumları taşımak için kullanılan bu standart seri kelepçe, tesisatı düzenli ve sabit tutar. İş makinelerinde, preslerde, hidrolik ünitelerde, gemi ve endüstriyel tesislerde boru tesisatının temel elemanıdır.
Sık sorulan sorular
213G5-3370 kodu ne anlama gelir?
LMC kelepçe kodunda ilk rakam malzemeyi (2 = alüminyum), ikinci rakam seriyi (1 = standart seri, DIN 3015/1), üçüncü rakam montaj tipini (3 = montaj delikli) gösterir. Ardından gelen G5 grup kodudur; tireden sonraki 3370 ise boru çapının 100 katıdır, yani 33,7 mm.
213G5-3370 hangi gruba girer?
G5, LMC kelepçelerinde gövde boyutunu tanımlayan grup kodudur. Grup içindeki kelepçeler birbirinin yerine aynı montaj deliklerine takılabilir. G5 grubu 32–42 mm kapsar; bu sayede aynı montaj deliklerine farklı çaptaki borular bağlanabilir.
Montaj delikli kelepçe nasıl takılır?
Önce alt plaka ve alt gövde yarısı konumlandırılır; boru yerleştirildikten sonra üst yarı kapatılır ve cıvatalar eşit sıkılır. 213G5-3370 için cıvata delikleri arasındaki mesafe (L2) 52 mm'dir. Montaj veya kaynak plakası için önerilen en düşük sac kalınlığı 0,8 mm'dir. Aşırı sıkma gövdeyi çatlatabilir; boru elle çevrilemeyecek kadar sıkmak yeterlidir.
213G5-3370 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 33,7 mm, Anma Çapı (R) R 1 – R 1 1/4, İnç Karşılığı 1 1/4" – 1 1/2", Grup Çap Aralığı 32 – 42 mm, Uzunluk (L1) 100 mm, Delik Aralığı (L2) 52 mm, Yükseklik (H1) 32 mm, Toplam Yükseklik (H2) 61 mm, Min. Sac Kalınlığı (S) 0,8 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 33,7 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Kaynak işlemlerini kelepçe gövdesi takılmadan önce tamamlayın.
