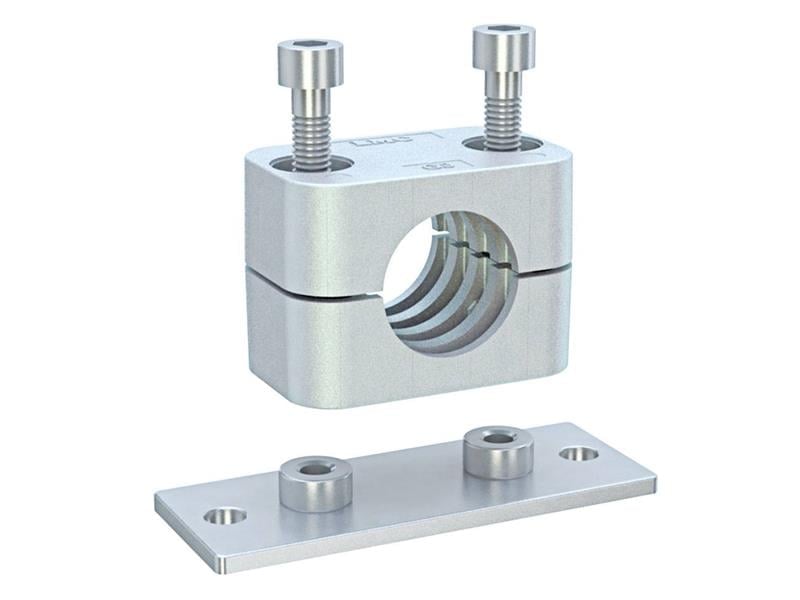

213G3-2000, 20 mm dış çaplı boru ve hortumlar için LMC standart seri montaj delikli boru kelepçesidir. Gövdesi alüminyumdur ve DIN 3015/1 standardına uygundur.
20 mm montaj delikli kelepçe nerede kullanılır?
Montaj delikli tipteki bu kelepçe, 20 mm'lik hatları makine gövdesine, profile veya duvara bağlamak için kullanılır. Ünite imalatçıları, makine üreticileri ve bakım servisleri tarafından hem yeni tesisatta hem de tamirde kullanılır.
Sık sorulan sorular
20 mm kelepçe hangi boruya uyar?
Seçimde esas alınan ölçü borunun iç çapı değil, dış çapıdır. 213G3-2000 20 mm dış çaplı boru veya hortum içindir; anma çapı R 1/2, inç karşılıkları 3/4" – 7/8" – 1". Boru çapınız 20 mm değilse G3 grubundaki diğer çaplara bakabilirsiniz.
Kelepçe montajında nelere dikkat edilir?
Montaj delikli kelepçede gövde iki yarıdan oluşur; boru bu iki yarının arasına alınır ve cıvatalarla sıkıştırılır. Montaj delikleri 33 mm aralıkla (L2) açılmalıdır. Montaj veya kaynak plakası için önerilen en düşük sac kalınlığı 0,6 mm'dir. Sıkma sonrası borunun gövde içinde oturduğunu ve kaymadığını kontrol edin.
213G3-2000 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 20 mm, Anma Çapı (R) R 1/2, İnç Karşılığı 3/4" – 7/8" – 1", Grup Çap Aralığı 19 – 25,4 mm, Uzunluk (L1) 78 mm, Delik Aralığı (L2) 33 mm, Yükseklik (H1) 21 mm, Toplam Yükseklik (H2) 39 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kelepçe doğrudan kaynak edilebilir mi?
Alüminyum kelepçe gövdesine doğrudan kaynak yapılmaz; bunun yerine kaynak plakası kullanılır. Gövde takılıyken kaynak yapmak gövdeye zarar verir; sıralama her zaman önce kaynak, sonra kelepçe olmalıdır. Plaka için 0,6 mm ve üzeri sac kullanılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Ağır elemanların iki tarafını kelepçeyle destekleyin.
