213G2-1500, 15 mm dış çaplı boru ve hortumlar için LMC standart seri montaj delikli boru kelepçesidir. Gövdesi alüminyumdur ve DIN 3015/1 standardına uygundur.
15 mm dış çaplı boru ve hortumları taşımak için kullanılan bu standart seri kelepçe, tesisatı düzenli ve sabit tutar. İş makinelerinde, preslerde, hidrolik ünitelerde, gemi ve endüstriyel tesislerde boru tesisatının temel elemanıdır.
Kelepçe, sabitleyeceği borunun veya hortumun dış çapına göre seçilir. 213G2-1500 15 mm dış çaplı boru veya hortum içindir; anma çapı R 1/4 – R 3/8, inç karşılıkları 1/2" – 5/8". Boru çapınız 15 mm değilse G2 grubundaki diğer çaplara bakabilirsiniz.

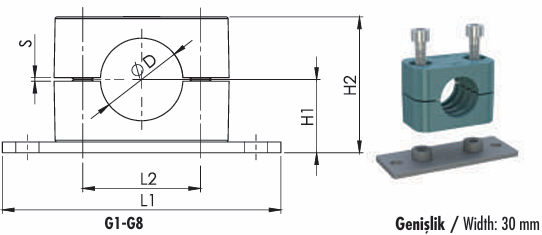

Önce alt plaka ve alt gövde yarısı konumlandırılır; boru yerleştirildikten sonra üst yarı kapatılır ve cıvatalar eşit sıkılır. 213G2-1500 için cıvata delikleri arasındaki mesafe (L2) 26 mm'dir. Montaj veya kaynak plakası için önerilen en düşük sac kalınlığı 0,6 mm'dir. Cıvatalar gövdeyi ezmeden, boru hareket etmeyecek kadar sıkılmalıdır.
Bu kelepçe 15 mm'lik hattı montaj delikli bağlantısıyla sabitler; boru kendi ağırlığı ve basınç darbeleriyle hareket etmez. Pompa titreşimi ve basınç dalgalanmaları boruya geçer; kelepçe bu titreşimi sönümleyerek rakor bağlantılarının gevşemesini önler.
Kelepçe aralığı boru çapına, hattın titreşimine ve borunun taşıdığı yüklere göre belirlenir; 15 mm boru için bu üç etken birlikte değerlendirilmelidir. Yön değiştiren noktalarda ve ağır bağlantı elemanlarının iki tarafında kelepçe kullanılmalıdır.
