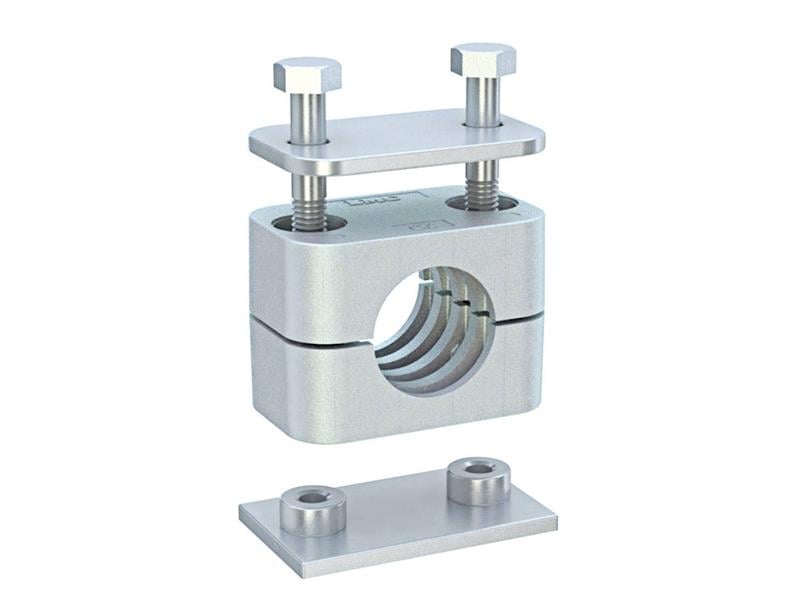

32 mm borular için 212G5-3200, hidrolik ve pnömatik hatları sabitleyen üst ve alt plakalı bir alüminyum boru kelepçesidir; anma çapı R 1 – R 1 1/4.
32 mm çift plakalı kelepçe nerede kullanılır?
Çift plakalı tipteki bu kelepçe, 32 mm'lik hatları makine gövdesine, profile veya duvara bağlamak için kullanılır. Ünite imalatçıları, makine üreticileri ve bakım servisleri tarafından hem yeni tesisatta hem de tamirde kullanılır.
Sık sorulan sorular
212G5-3200 kodu ne anlama gelir?
LMC kelepçe kodunda ilk rakam malzemeyi (2 = alüminyum), ikinci rakam seriyi (1 = standart seri, DIN 3015/1), üçüncü rakam montaj tipini (2 = çift plakalı) gösterir. Ardından gelen G5 grup kodudur; tireden sonraki 3200 ise boru çapının 100 katıdır, yani 32 mm.
212G5-3200 hangi gruba girer?
Grup kodu, kelepçenin dış gövde ölçüsünü belirtir. Aynı gruptaki kelepçelerin dış ölçüleri, cıvata ve plakaları ortaktır; yalnızca iç çapları farklıdır. G5 grubu 32–42 mm kapsar; hat çapı değişse bile montaj yüzeyini yeniden delmek gerekmez.
Kelepçeler ne sıklıkla yerleştirilmelidir?
Kelepçe aralığı boru çapına, hattın titreşimine ve borunun taşıdığı yüklere göre belirlenir; 32 mm boru için bu üç etken birlikte değerlendirilmelidir. Vana, filtre gibi ağır parçalar boruya yük bindirmemeli; bunların her iki yanı kelepçeyle desteklenmelidir. Çok sayıda paralel boru varsa raya uyumlu kelepçelerle ortak bir hat oluşturmak işi kolaylaştırır.
212G5-3200 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 32 mm, Anma Çapı (R) R 1 – R 1 1/4, İnç Karşılığı 1 1/4" – 1 1/2", Grup Çap Aralığı 32 – 42 mm, Uzunluk (L1) 71 mm, Delik Aralığı (L2) 52 mm, Yükseklik (H1) 32 mm, Toplam Yükseklik (H2) 68 mm, Min. Sac Kalınlığı (S) 0,8 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 32 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Ağır elemanların iki tarafını kelepçeyle destekleyin.
