LMC 212G4-2690, DIN 3015/1 standart seri ailesinin G4 grubunda yer alan 26,9 mm alüminyum kelepçedir. Gövdenin üstünde ve altında plaka bulunur; plakalar sıkma kuvvetini gövdeye eşit dağıtır ve daha sağlam bir bağlantı sağlar.
26,9 mm çift plakalı kelepçe nerede kullanılır?
26,9 mm dış çaplı boru ve hortumları taşımak için kullanılan bu standart seri kelepçe, tesisatı düzenli ve sabit tutar. İş makinelerinde, preslerde, hidrolik ünitelerde, gemi ve endüstriyel tesislerde boru tesisatının temel elemanıdır.
Sık sorulan sorular
212G4-2690 kodu ne anlama gelir?
LMC kelepçe kodunda ilk rakam malzemeyi (2 = alüminyum), ikinci rakam seriyi (1 = standart seri, DIN 3015/1), üçüncü rakam montaj tipini (2 = çift plakalı) gösterir. Ardından gelen G4 grup kodudur; tireden sonraki 2690 ise boru çapının 100 katıdır, yani 26,9 mm.
G4 grubu ne demek?
212G4-2690 kodundaki G4, kelepçenin gövde büyüklüğünü gösteren grup kodudur. Bir gruptaki tüm kelepçeler aynı dış ölçüye ve aynı cıvatalara sahiptir, sadece boru yuvasının çapı değişir. G4 grubu 26,9–30 mm kapsar; hat çapı değişse bile montaj yüzeyini yeniden delmek gerekmez.
Hidrolik hatlarda kelepçe neden gereklidir?
Bu kelepçe 26,9 mm'lik hattı çift plakalı bağlantısıyla sabitler; boru kendi ağırlığı ve basınç darbeleriyle hareket etmez. Pompa titreşimi ve basınç dalgalanmaları boruya geçer; kelepçe bu titreşimi sönümleyerek rakor bağlantılarının gevşemesini önler.
212G4-2690 ölçüleri nelerdir?

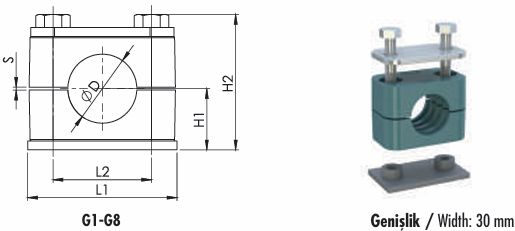

Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 26,9 mm, Anma Çapı (R) R 3/4, Grup Çap Aralığı 26,9 – 30 mm, Uzunluk (L1) 60 mm, Delik Aralığı (L2) 40 mm, Yükseklik (H1) 24 mm, Toplam Yükseklik (H2) 52 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- 26,9 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Kaynak işlemlerini kelepçe gövdesi takılmadan önce tamamlayın.
