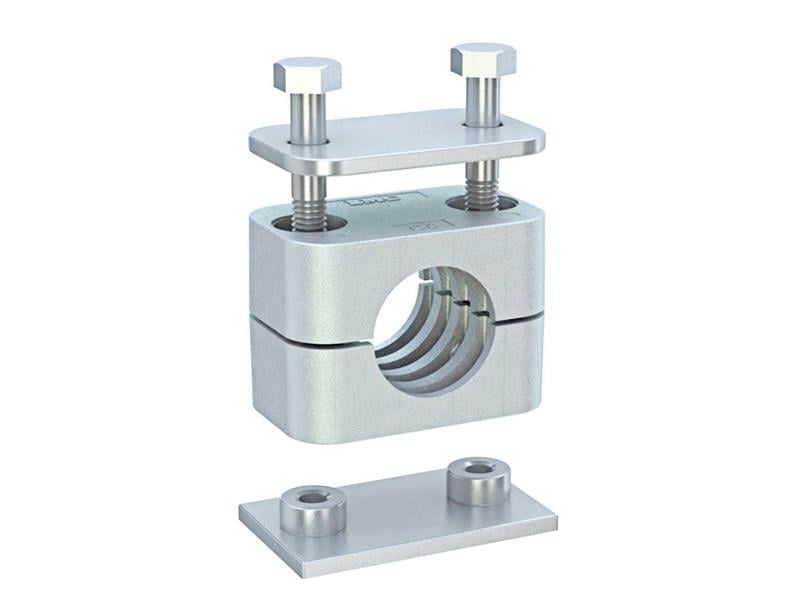

LMC 212G3-2500, DIN 3015/1 standart seri ailesinin G3 grubunda yer alan 25 mm alüminyum kelepçedir. Gövdenin üstünde ve altında plaka bulunur; plakalar sıkma kuvvetini gövdeye eşit dağıtır ve daha sağlam bir bağlantı sağlar.
25 mm çift plakalı kelepçe nerede kullanılır?
212G3-2500, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
Çift plakalı kelepçe nasıl takılır?
Alt gövde yarısı plakasıyla birlikte yüzeye yerleştirilir, boru gövdeye oturtulur, ardından üst gövde takılarak cıvatalarla sıkılır. 212G3-2500 için cıvata delikleri arasındaki mesafe (L2) 33 mm'dir. 0,6 mm'den ince sac kullanılmamalıdır. Cıvatalar gövdeyi ezmeden, boru hareket etmeyecek kadar sıkılmalıdır.
212G3-2500 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 25 mm, Anma Çapı (R) R 1/2, İnç Karşılığı 3/4" – 7/8" – 1", Grup Çap Aralığı 19 – 25,4 mm, Uzunluk (L1) 50 mm, Delik Aralığı (L2) 33 mm, Yükseklik (H1) 21 mm, Toplam Yükseklik (H2) 46 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
25 mm hortum bu kelepçeyle sabitlenebilir mi?
Kullanılabilir; 212G3-2500 25 mm dış çapa göre ölçülendirilmiştir ve bu çaptaki hortumlar için de uygundur. Hortum bükülme noktasına çok yakın sıkılmamalı, çalışırken uzayıp kısalmasına izin verilmelidir.
212G3-2500 hangi yüzeye monte edilir?
Çift plakalı kelepçe, yüzeye cıvatayla ya da önceden kaynatılmış bir plakaya bağlanır. Plaka yüzeye kaynatıldıktan sonra kelepçe gövdesi takılır; böylece kaynak sıcağı gövdeye zarar vermez. Plaka için 0,6 mm ve üzeri sac kullanılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 25 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (0,6 mm) altına inmeyin.
